AD2-S-X3 用户手册

AD2-S-X3 用户手册

前言

本用户手册包含 AD2-S-X3 激光雷达的介绍、使用和维护等内容。正式使用前请仔细阅读本手册，使用过程请严格按照手册所述步骤执行，以避免产品损坏、财产损失、人身损害或/和违反产品保修条款。

如在使用过程中遇到无法解决的问题，请联系北醒工作人员协助解决。

联系方式官网地址： https://ai.benewake.com/zh/products/ad2-s-x3/ 联系电话：400-880-9610 咨询技术问题，请联系： support@benewake.com 咨询销售事宜或索取介绍资料，请联系： bw@benewake.com

公司总部地址北醒（北京）光子科技有限公司北京市海淀区上地街道海国嘉业科技园 3 层

免责声明 AD2-S-X3 产品不断改进中，其规格参数会发生迭代变化，请以官网最新版本为准。

1 产品概述............................................................................................................................... 1 1.1 产品介绍.............................................................................................................................. 1 1.2 工作原理.............................................................................................................................. 1 1.3 结构外观.............................................................................................................................. 2 1.4 坐标及视场分布.................................................................................................................. 2 2 设备安装............................................................................................................................... 4 2.1 设备尺寸.............................................................................................................................. 4 2.2 机械安装.............................................................................................................................. 4 2.3 连接器.................................................................................................................................. 5 3 设备使用............................................................................................................................... 7 3.1 点云查看.............................................................................................................................. 7 3.2 IP 地址设置........................................................................................................................... 8 3.3 时间同步设置.................................................................................................................... 10 3.4 网页登陆............................................................................................................................ 12

Parameter	Value
3.4.1 设备信息页	..................................................................................................................... 12
3.4.2 运行信息页	..................................................................................................................... 16
3.4.3 参数设置页	..................................................................................................................... 17
3.4.4 日志 & 故障页	................................................................................................................... 20

4 设备维护............................................................................................................................. 21 4.1 设备储存............................................................................................................................ 21 4.2 设备运输............................................................................................................................ 21 4.3 设备清洁............................................................................................................................ 21 5 故障排查............................................................................................................................. 22 6 联系我们............................................................................................................................. 23

安全提示

使用本产品前，请仔细阅读本手册内容，并严格遵循相关指导说明。

安全注意事项

激光安全等级说明 l 本产品激光安全等级符合 IEC60825-1:2014 标准，为 Class 1 的激光产品。

禁止拆卸

Parameter	Value
l 为降低触电风险并避免违反保修条列，未经北醒官方授权，请勿私自拆	卸或改装
设备，以	及篡改设备软件。若产品出现问题，请联系北醒工作人员咨询维护或相
关技术支持	。

异常停用

Parameter	Value
l 若出现下	述任一情况，请立即停止使用，以避免受到伤害或产品遭到损伤：
l 怀疑	产品已出现故障或损伤，例如：发现产品有明显的噪声或振动
l 自身或	周围环境中的人员感受到不适
l 周围环境	中的设备出现运行异常

环境评估

射频干扰

Parameter	Value
l 使用前，请仔细阅读	外壳铭牌上的全部认证及安全信息。尽管产品的设计、检测
和制造均	符合射频能量辐射的相关规定，但来自产品的辐射仍有可能导致其他电
子设备出现故障	。

光干扰 l 某些精密光学设备可能会受到本产品发出的激光干扰，使用过程中请注意。振动条件 l 本产品应避免受到强烈振动或机械冲击。如需获取本产品的机械冲击和振动性能参数，请联系北醒工作人员获取技术支持。

爆炸性和其他空气条件

Parameter	Value
l 请勿将本产品	放置或存储在易燃易爆物品附近。
l 请勿在任何潜	在爆燃性空气区域内使用本产品，例如空气中含高浓度可燃性化学
物质、蒸汽	或微粒（如：颗粒、灰尘或金属粉末）的区域。
l 请勿将本产品	暴露在高浓度工业化学品环境中，包括易蒸发的液化气体（如氦气）
附近，以免损坏或	削弱本产品的功能。

异物防护 l 请查阅本说明书中【规格参数】中的 I P 防护等级，避免将本产品暴露和存储在超过防护等级的环境中。工作温度

Parameter	Value
l 请查阅本说明书中	【规格参数】中的工作温度，避免将本产品暴露和存储在超过
工作温度范围	的环境中。
l 建议将本产品	存储在通风干燥的环境中，存储温度 23 ± 5 ℃ 。

人员评估

医疗设备干扰

Parameter	Value
l 本产品中的	部分组件会发射电磁场，操作者及近距离环境中的其他人员若有使
用医疗设备	（如：植入耳蜗、心脏起搏器或除颤仪等），请先向相应的医师或医疗
设备制造商	咨询医疗建议，如是否需与本产品保持一定的安全距离等。
l 若怀疑本产品正在	干扰您的医疗设备，请立即停止使用。

设备安装及操作

人眼安全 l 本产品设计符合 Class 1 人眼安全标准。 l 切勿通过光源放大设备（如：显微镜或其他形式的放大镜）直视传输中的激光。外壳及窗口镜

Parameter	Value
l 本产品由金属	、玻璃和塑料构成，内部含敏感电子元件。跌落、焚烧、刺穿、撞击
或挤压等等不	当操作均会造成产品损坏。产品一旦遭遇跌落、撞击，应立即停止
使用，请	及时联系北醒工作人员获得相关技术支持。
l 本产品内含	高速旋转零部件，请勿在外壳未紧固的情况下进行操作。
l 避免挤压	或刺穿本产品，产品外壳一旦损坏，请立即停止使用，避免损害人身安

全。

Parameter	Value
l 以防产品	性能降低，请勿用手触摸雷达窗口镜。若窗口镜已沾染污渍，请按照本
说明书中	【设备维护】章节所述方法进行清洁。
l 请避免使用	坚硬或锋利的物体接触到窗口镜，避免窗口镜出现划痕，严重划痕会
影响点云	质量。若已经产生划痕，请停止应用本产品并与北醒工作人员联系获得
相关技术	支持

外壳高温

Parameter	Value
l 本产品运行时	或运行一段时间后，外壳可能处在较高温度状态下，此时请注意：
l 避免皮肤	直接接触产品外壳，以免导致烫伤或引起不适。
l 避免易燃物	品直接接触产品外壳，以免引起火灾。
l 如果需将	本产品嵌入其他工装或装置中，请勿遮挡本产品的烫伤警示标志。若出
现遮挡情况	，请采取其他有效措施向第三方提示高温风险

供电及电气接口

Parameter	Value
l 请使用北醒	提供的连接线缆和电源适配器为设备供电。若需采用其他连接线，请
使用满足	本产品供电要求且符合相关安全标准的线缆。
l 产品上电前，请	确保电气接口处干燥且无污染物。
l 请勿在潮湿	环境中为本产品供电。
l 插拔接头	前，请先断开电源，热插拔可能会导致设备击穿。
l 请阅读本说明书中	【连接器】章节，严格遵守连接器的插拔操作说明。若发现接口
出现异常（如：	引脚偏移、线缆破损、螺纹松动等），请停止使用并联系北醒工作
人员相关技术	支持

维修

l 未经北醒光子官方书面许可，严禁用户自行或委托第三方拆卸、维修或改装本产品，以免造成产品损坏、防水性能失效、财产损失、人员伤害，以及违反产品保修条款。

AD2-S-X3 激光雷达用户手册

1 产品概述

本章主要介绍 AD2-S-X3 激光雷达的工作原理、规格参数、结构描述和设备坐标及视场分布。

1.1 产品介绍

AD2-S-X3 是一款高性能激光雷达产品，拥有卓越的 3D 感知能力，可精准感知各种目标物。

Parameter	Value
AD2-S-X3 采用的二	维扫描系统和阵列化收发设计，支持产品性能的持续升级迭代，更满足
智能驾驶系统对感知能力	不断优化升级的需求。AD2-S-X3 的超高分辨率，使其可在整个视场角
内实现高清探测能力，为	智能驾驶系统预留充足时间进行决策、规划和控制，从而降低交通事故
的发生率，助力智能汽车更	安全、更智能。

1.2 工作原理

Parameter	Value
l 测距原理为飞行时间	测量法（ Ti me o f F l igh t， T o F ）：
v 激光发射器发出一	束超短激光脉冲；
v 激光投射到物体	上，发生漫反射，激光接收器收到漫反射光；
v 通过测量激光束	在空间中的飞行时间，可准确计算目标物体至传感器的距离。

𝑐𝑡

𝑑 = 2

d ：距离 c：光速 t：激光束的飞行时间

l 角度方向测量原理为借助设备内部扫描器件使发射的激光束发生偏转，以规则的角度幅度触发测量来扫描周边环境，实现对三维环境的感知。

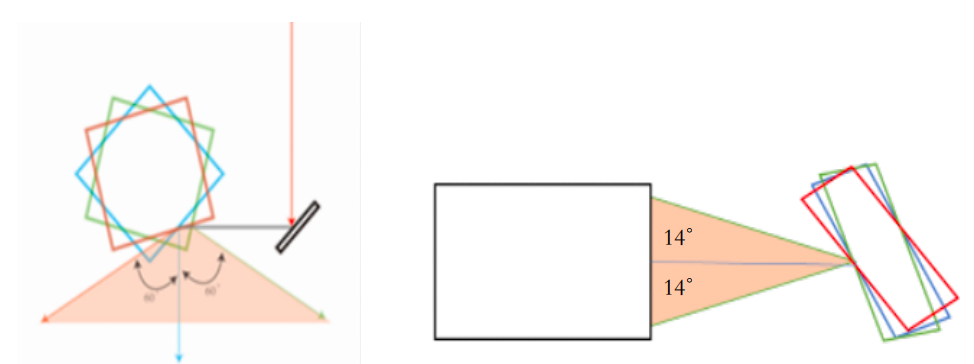

图 1 扫描机构示意图

AD2-S-X3 激光雷达用户手册

1.3 结构外观

AD2-S-X3 采用铝合金材质外壳，前端采用玻璃曲面窗口镜，雷达整体外观如下图所示：

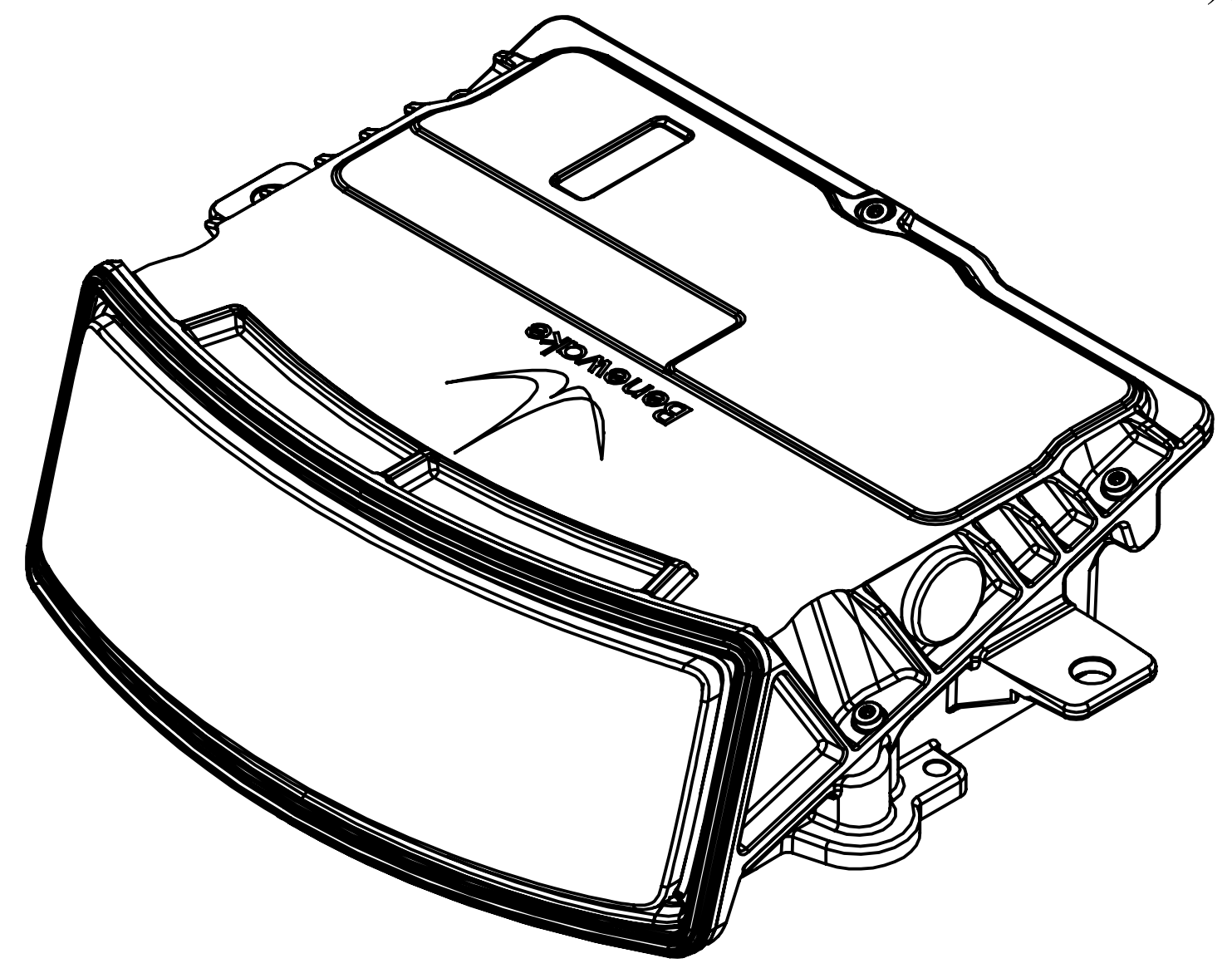

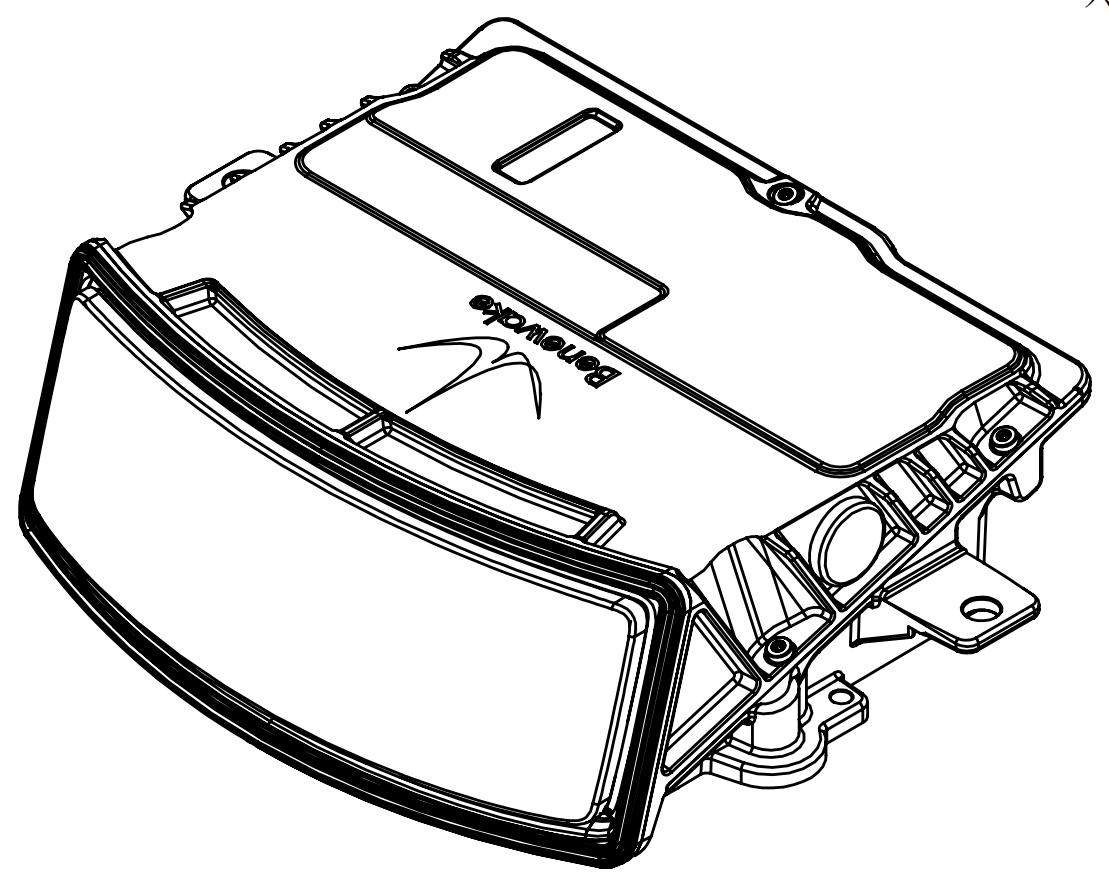

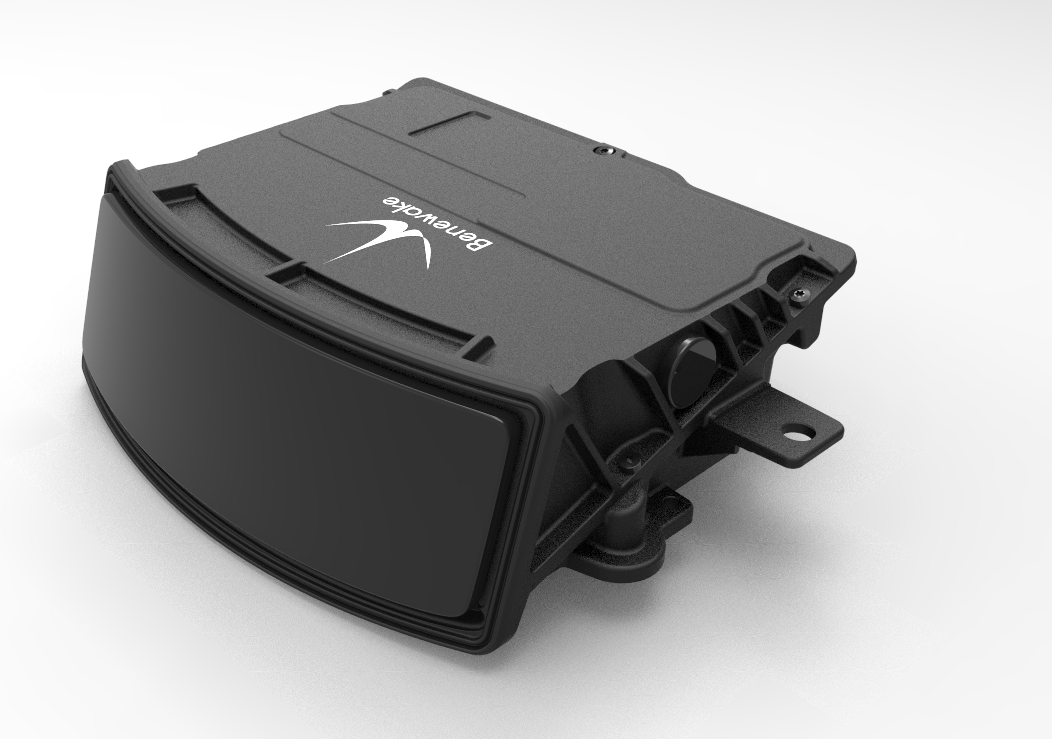

图 2 AD2-S-X3 外观示意图图 3 AD2-S-X3 设备视图

1.4 坐标及视场分布

1. 设备坐标系

Parameter	Value
AD2-S-X3 的坐标系如	下图所示。X 轴正方向为雷达窗口镜朝向， Z 轴正方向垂直于底面朝
上， Y 轴正方向平行于设备	后壳体的方向； X YZ 轴构成右手坐标系，雷达坐标原点位于雷达窗口
镜中心位置，输出的点云	数据以雷达坐标原点为基准。

图 4 AD2-S-X3 雷达坐标系示意图

2. 水平视场分布 AD2-S-X3 的水平视场角为 120 ° ，以 X 轴正方向为中心线，左右各 60 ° 。水平视场角分布如下图所示：

AD2-S-X3 激光雷达用户手册

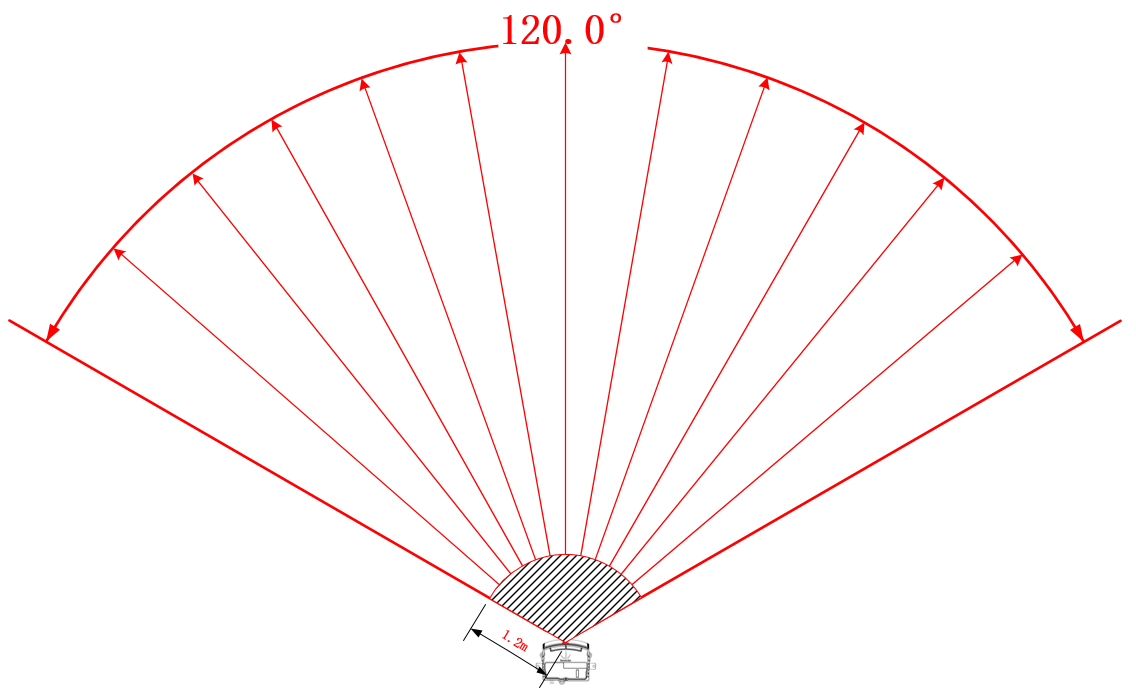

图 5 AD2-S-X3 水平视场角分布示意图

3. 垂直视场分布垂直视场角度为 28 ° ，等效 128 线束，呈均匀式分布。具体垂直视场角分布如下图所示：

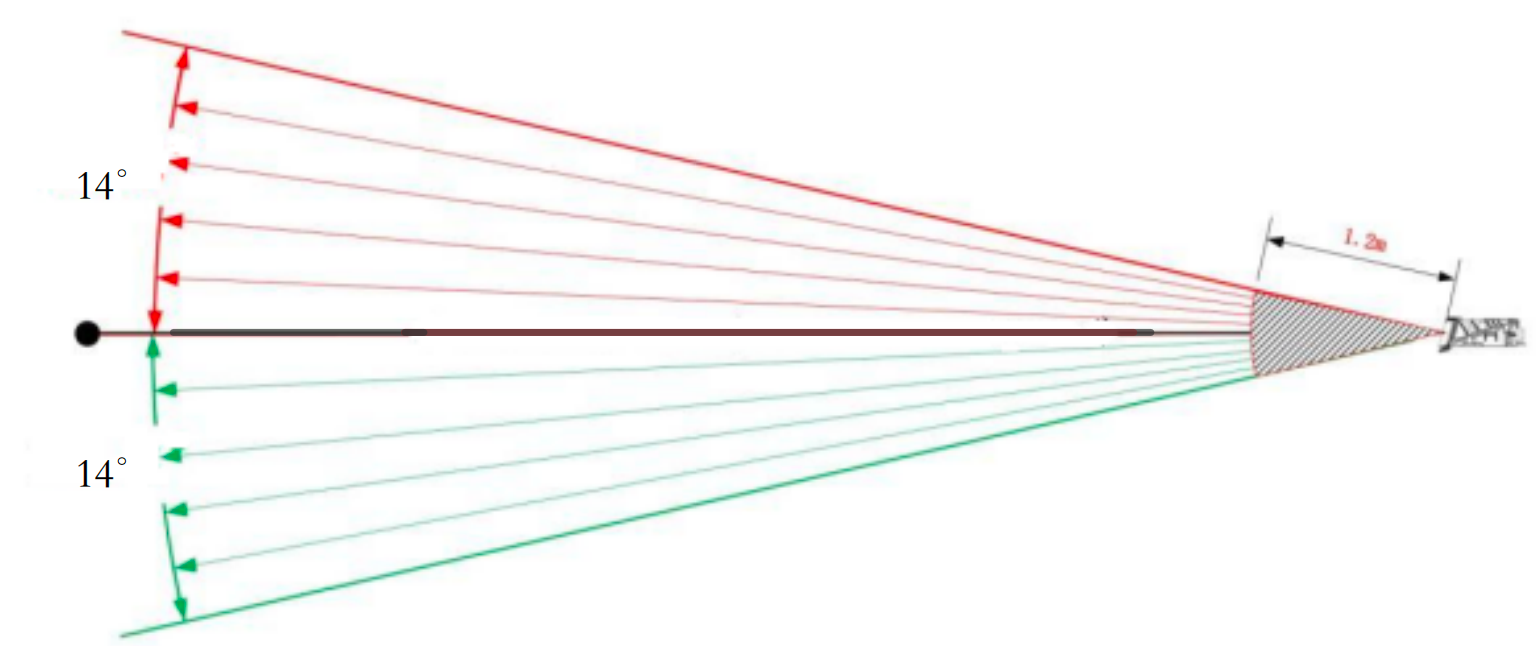

图 6 AD2-S-X3 垂直视场角分布示意图

AD2-S-X3 激光雷达用户手册

2 设备安装

介绍 AD2-S-X3 激光雷达的设备尺寸、机械安装、连接等信息。

2.1 设备尺寸

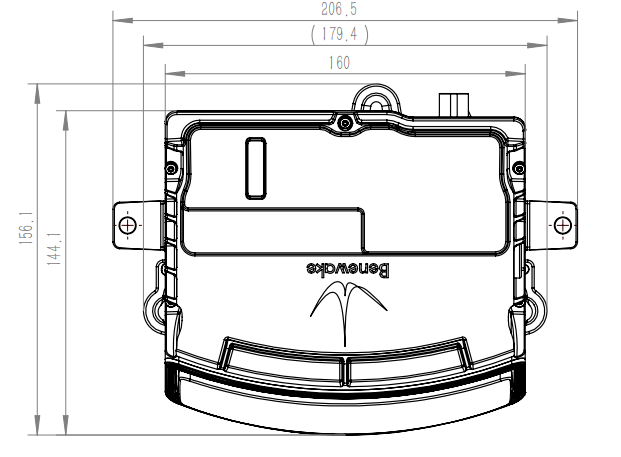

图 7 设备俯视图 & 底视图 (单位: M M)

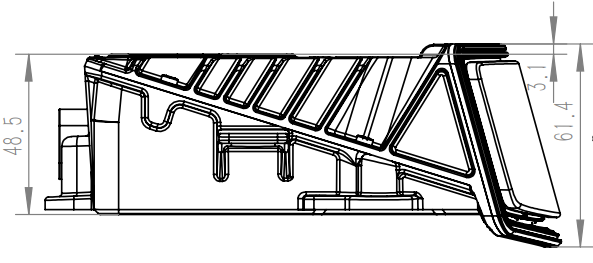

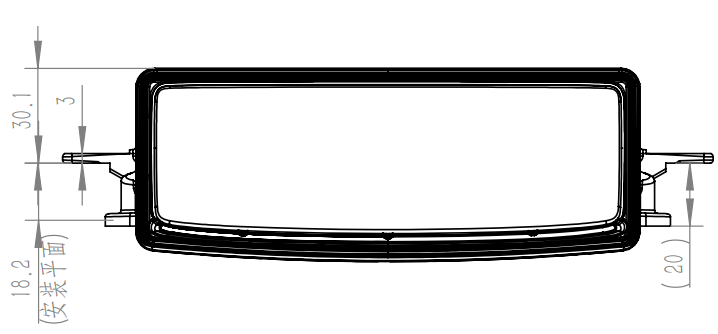

图 8 设备正视图 & 左视图 (单位: M M)

2.2 机械安装

AD2-S-X3 的下壳预留 3 个 M 6 安装空位，如下图红圈所示。您可通过预留孔位将设备固定在工作平台上。

AD2-S-X3 激光雷达用户手册

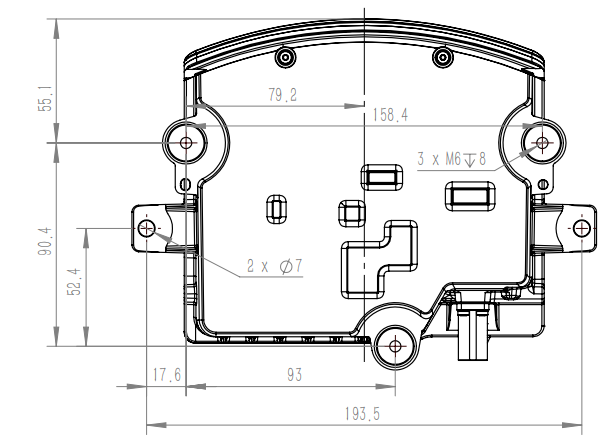

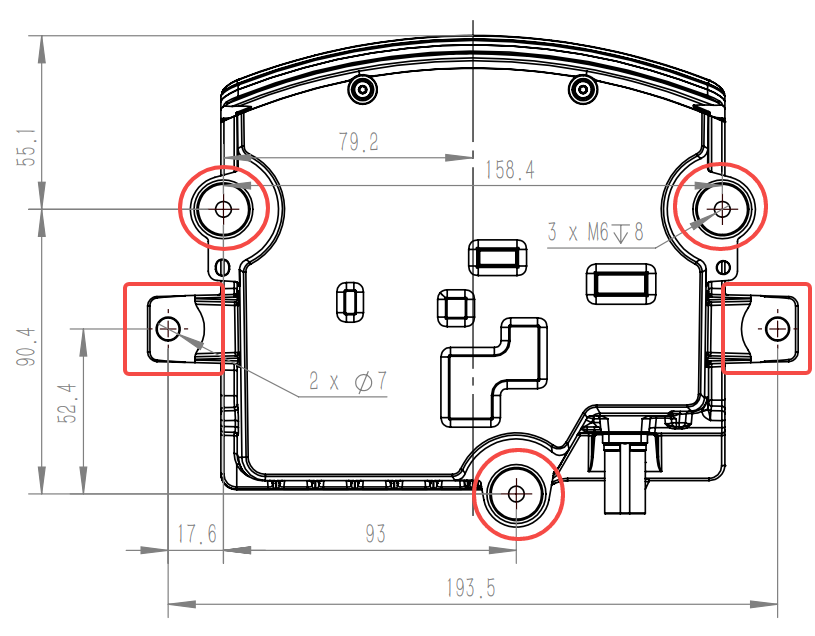

图 9 AD2-S-X3 设备安装孔位示意图

注意事项：

Parameter	Value
v 安装时确保设备	水平放置。
v 确认设备安装是否	稳固，并检查窗口镜前是否有遮挡。
v 安装时，若出现部件	损坏或遗失，请联系北醒技术人员支持。

2.3 连接器

Parameter	Value
雷达端有 2 个电气接	口，分别为电源（设备供电）和网络（设备通讯）。电源接口的接插件
型号为 4 p i n M 12 Aco d	e 针型接插件，对插件型号为 4 p i n M 12 Aco d e 孔型接插件；网络
接口的接插件型号为 8 p	i n M 12 Xco d e 孔型接插件，对插件型号为 8 p i n M 12 Xco d e 针型接
插件。接插件示意图如下	所示：
电源连接器	通讯连接器

图 10 雷达端连接器样式

表 1 电源连接器接口定义说明

Parameter	Value
连接器	序号信号颜色
M12 Acode 公	1 DC + 红色
针	2 GN D 黑色

3 DC + 绿色

AD2-S-X3 激光雷达用户手册

4 GN D 蓝色

表 1 网络连接器接口定义说明

连接器序号信号 T568B 颜色 T568B 信号信号

1 B I _ D1 + 橙白 DA + T D1 + 2 B I _ D1- 橙 DA- R D1- 3 B I _ D2 + 绿白 D B+ T D2 +

M12 Xcode 4 B I _ D2- 绿 D B - R D2- 母座 5 B I _ D4 + 棕白 DD + T D4 +

6 B I _ D4- 棕 DD- R D4- 7 B I _ D3- 蓝白 DC- R D3- 8 B I _ D3 + 蓝 DC + T D3 +

注意事项：

Parameter	Value
v 不可猛力拔下线缆连接	器，不可扭转连接器，以免连接器引脚受损；
v 禁止自行组装线缆连接	器外壳和电缆夹头；
v 禁止连接不含外壳	的线缆连接器，避免损坏激光雷达内部电路。
雷达和电脑的连接方式，如	下图所示：

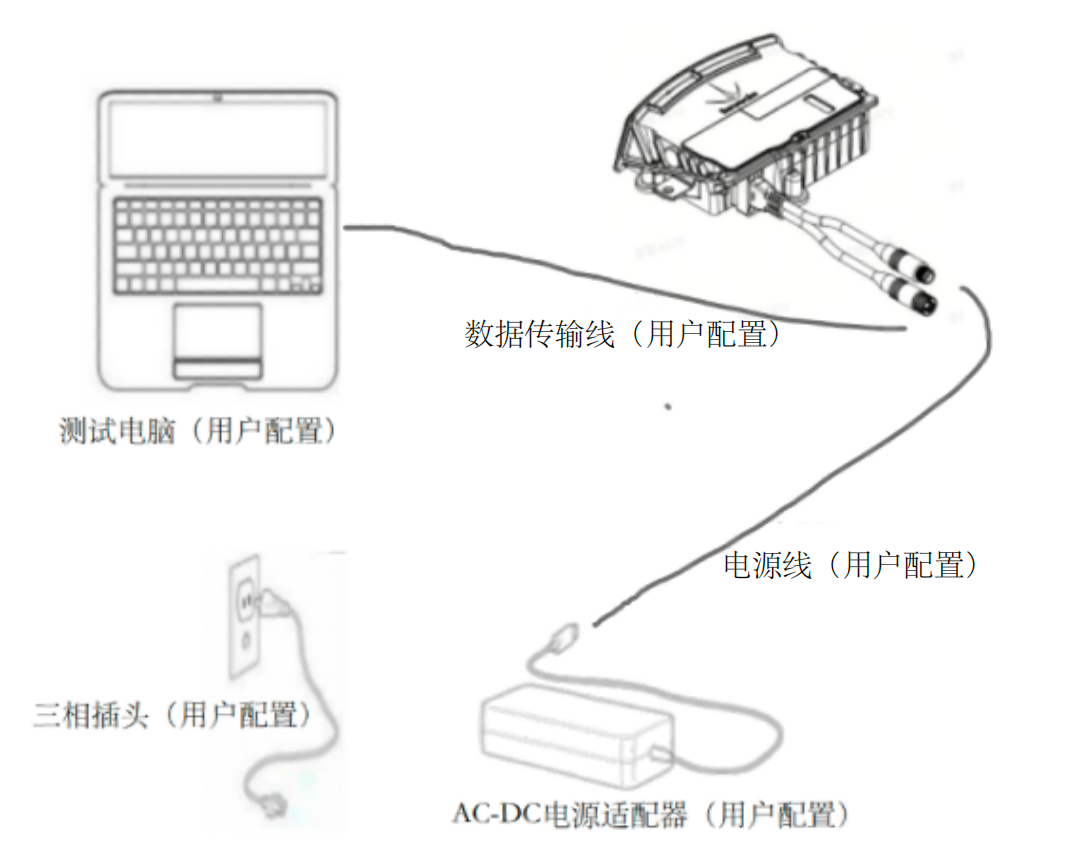

图 11 雷达连接示意图

AD2-S-X3 激光雷达用户手册

3 设备使用

本章主要介绍 AD2-S-X3 激光雷达的上位机点云查看和通讯协议等内容。

3.1 点云查看

Parameter	Value
本设备不含电源开关，接	通电源适配器并通过网线与电脑连接后，即可开始传输数据。
数据接收前，请先查看所用电	脑的 I P 地址是否与设备保持在同一网段；若不在同一网段需对电
脑 I P 进行修改。用户可使用	B enewake Lid ar Vi ewer 调试软件来录制和播放点云数据。此调试
软件共设有 2 种设备连接	方式：
1. 若已知设备 I P 和端口	号时，可通过点击添加按键的方式来连接雷达设备
2. 若设备 I P 和端口号不	清楚时，请点击图标，可自动搜索设备，等待约 5 秒左右，即可
在设备管理面板显示	已连接设备的信息
完成设备连接后，点击设备管	理面板中的启动按键，稍等片刻，即可获取点云数据；点击停
止按键可使雷达停止工作，	此时点云数据会停止更新。

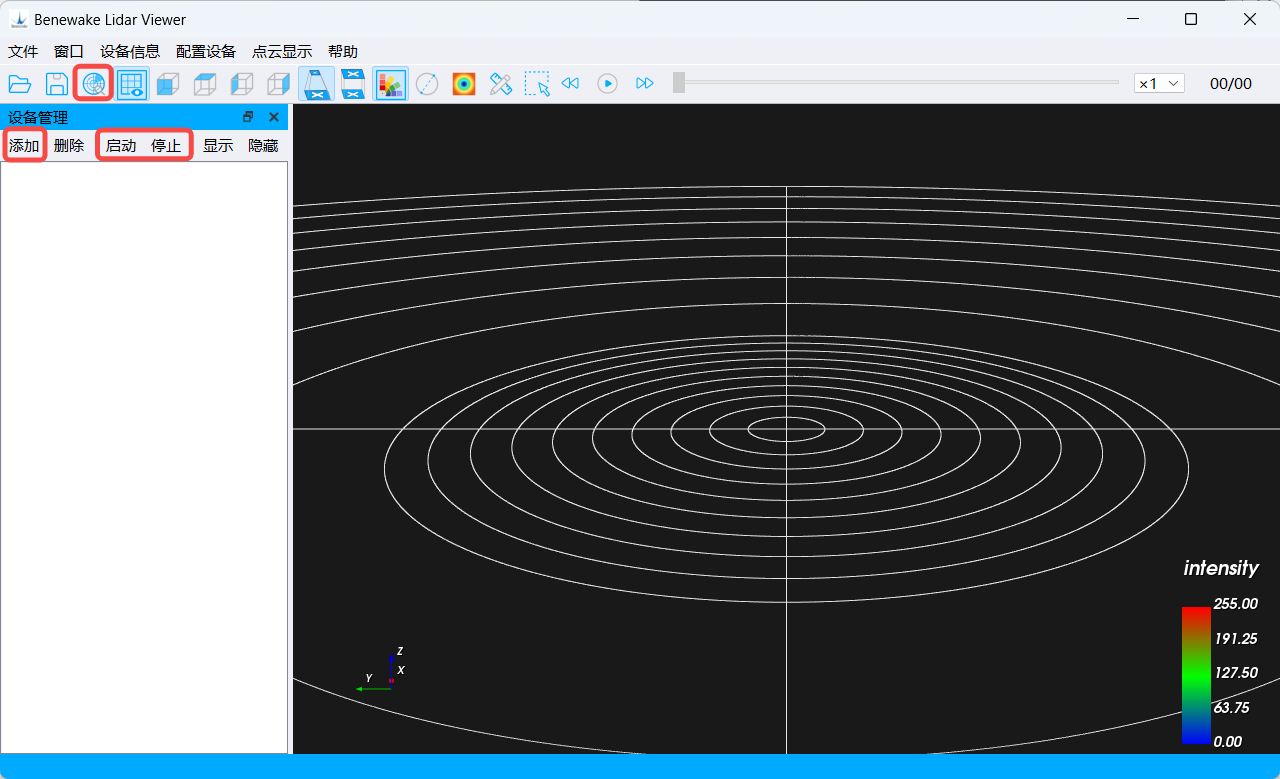

图 12 设备连接

AD2-S-X3 激光雷达用户手册若您想了解更多 B enewake Lid ar Vi ewer 调试软件的使用方法，可联系北醒技术同事获取该软件的使用说明介绍。

3.2 IP 地址设置 AD2-S-X3 可以通过 B enewake _Lid ar _Vi ewer 设置的雷达 I P 地址也可以通过网页登录到雷达内部进行 I P 地址设置。本节主要介绍使用 B enewake _Lid ar _Vi ewer 设置雷达 I P 地址的方式。

Parameter	Value
雷达 I P 地址通过 B enewake	_Lid ar _Vi ewer 设置，并且需要进行保存并对雷达进行重启，雷
达 I P 地址设置才能生效	，具体操作如下
v 点击 B enewake _Lid	ar _Vi ewer 上的 “ 配置设备 ” 按钮，找到 “ 雷达连接设置 ” 按钮。如

下图所示

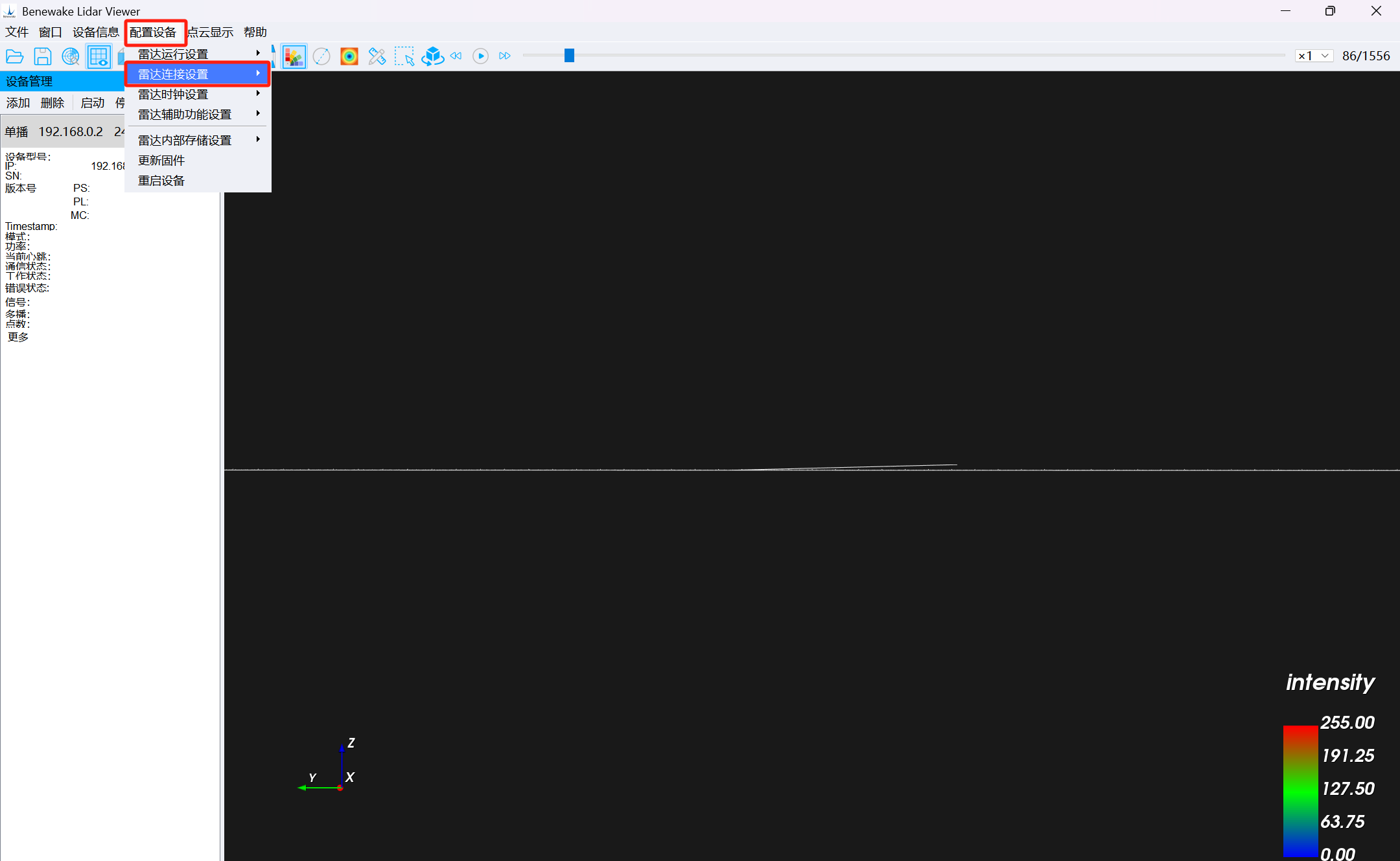

图 13 I P 地址设置

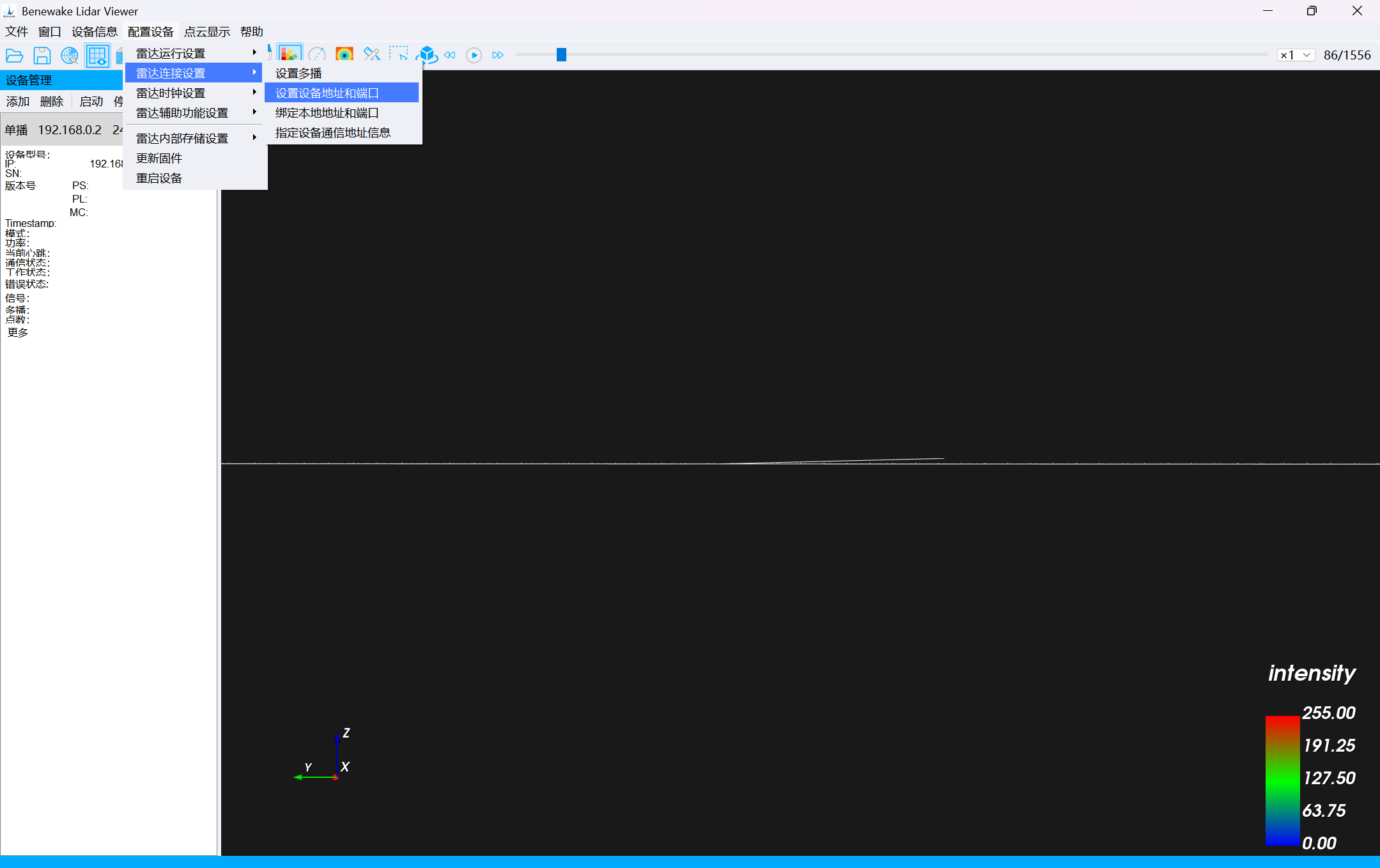

v 点击 “ 雷达连接设置 ” 按钮，找到 “ 设置设备地址和端口 ” 按钮。如下图所示

AD2-S-X3 激光雷达用户手册

图 14 I P 地址设置

v 点击 “ 设置设备地址和端口 ” 按钮，会弹出 I P 地址设置窗口。根据需要更改雷达 I P 地址，然后点击 “ 确定 ” 按钮。如下图所示

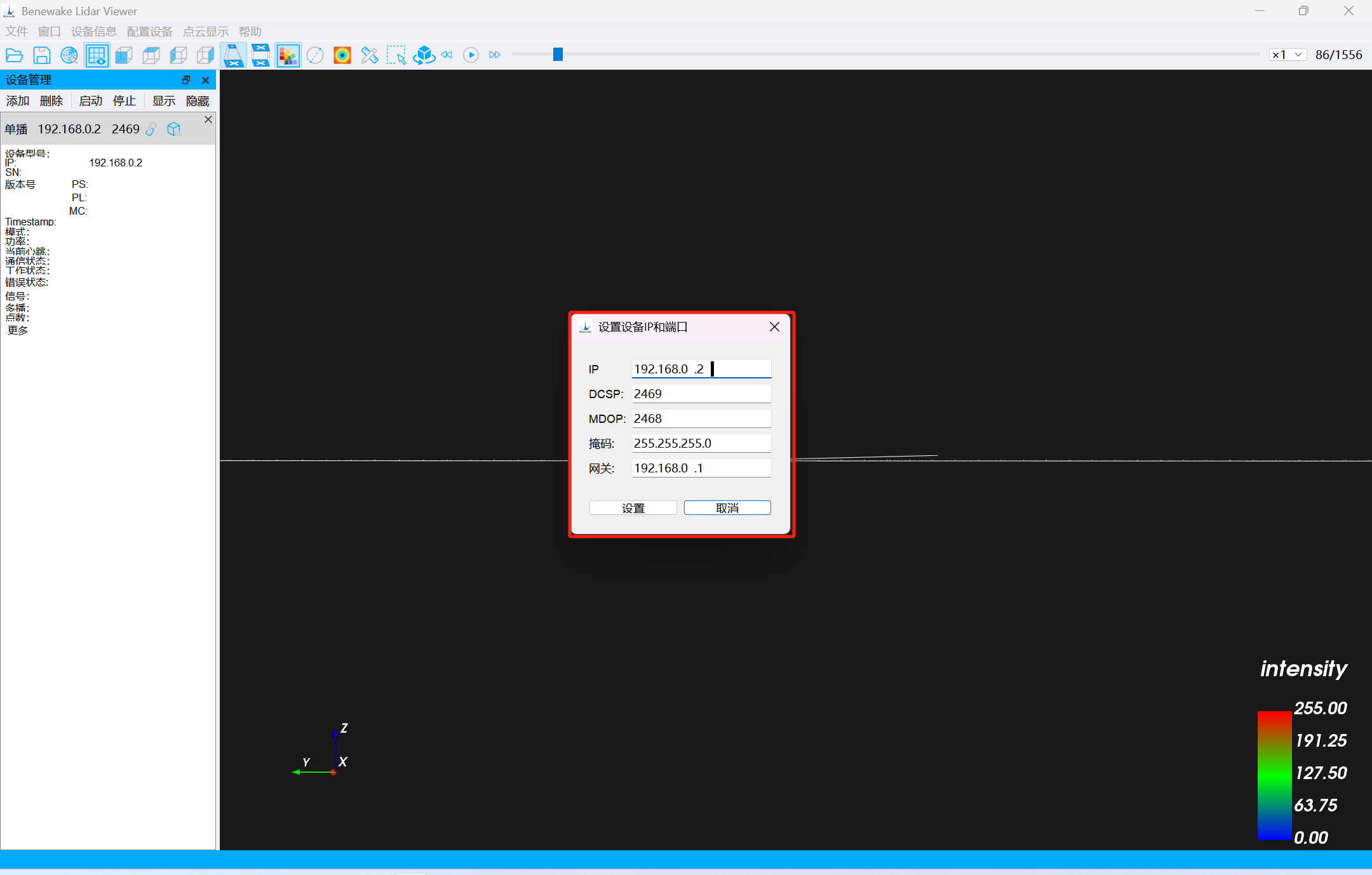

图 15 I P 地址设置

AD2-S-X3 激光雷达用户手册 v 点击 “ 雷达内部储存设置 ” ，出现 “ 保存设置 ” 按钮，点击后即可修改成功。最后点击 “ 重启设备 ” 按钮，对雷达进行软重启，修改后的 I P 地址即可生效。如下图所示

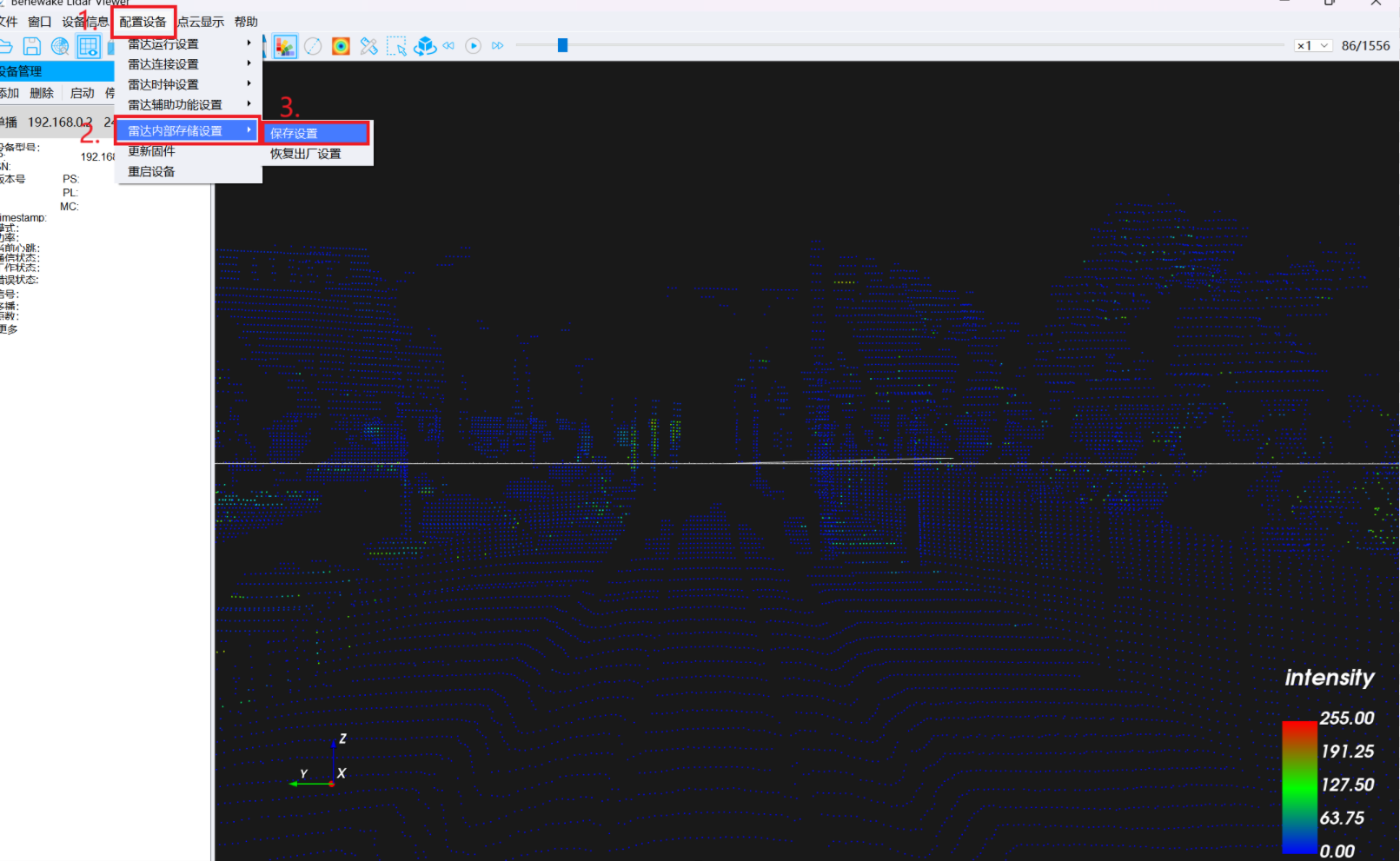

图 16 I P 地址设置

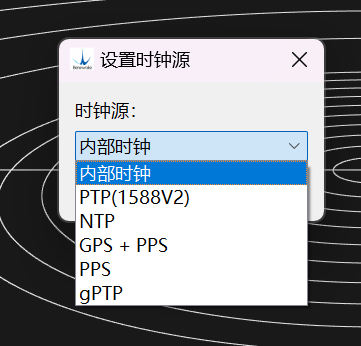

3.3 时间同步设置 AD2-S-X3 支持 P T P 、 g P T P ， NT P 等不同类型的时间同步方式，可以通过 B enewake _Lid ar _Vi ewer 设置的雷达时间同步的工作模式。具体设置方式如下

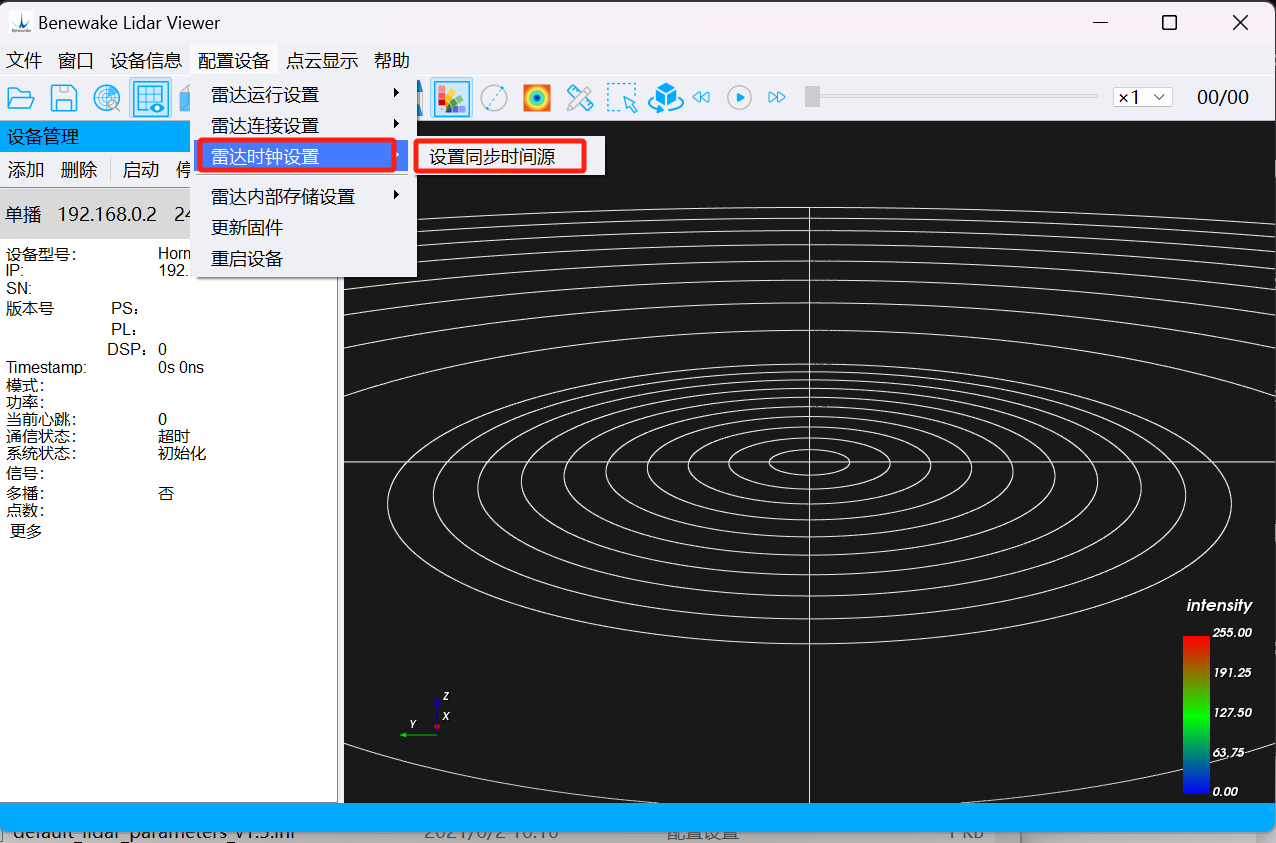

图 1 7 时间同步设置

AD2-S-X3 激光雷达用户手册

Parameter	Value
PTP（1588v2）时间同步配置如下	:
雷达只作为 Sla v e 节	点，报文封装形式为 U D P o v er I P V 4 ,延时请求响应机制为 E2E，使用
T wo-Step 模式同步信息	，目的地址为组播地址（224.0.1.129），E v ent port 为 319， G eneral

port 为 320。

Parameter	Value
gPTP（IEEE 802.1AS）时间同步配置如下	：
雷达只作为 Sla v e 节	点，报文封装形式为 M AC（IEEE802.3） ,延时请求响应机制为 P 2 P ，使
用 T wo-Step 模式同步信息	，目的地址为组播地址（01-80-C2-00-00-0E）。
PTP 和 gPTP 使用注意事项	：
v 雷达为 P T P 从	属设备，不需要额外设置
v 雷达严格按照	P T P 主设备提供的 P T P 时间同步。某些 P T P 主设备输出的时间可能与
雷达时间存在固定	偏移，请确认 P T P 主设备设备已设置正确并且已校准。
v 如雷达使用整百毫	秒对齐功能，请务必确保 P T P 时钟源不要发生时间跳变，否则可能

会导致点云异常

Parameter	Value
NTP 时间同步配置如下	：
雷达默认 NT P 源服务	地址为 192.168.0.88，默认轮询时间为 20s，客户可以自行更改源服
务地址以及轮询时间。 NT	P 时间同步成功后可以在以下界面查看

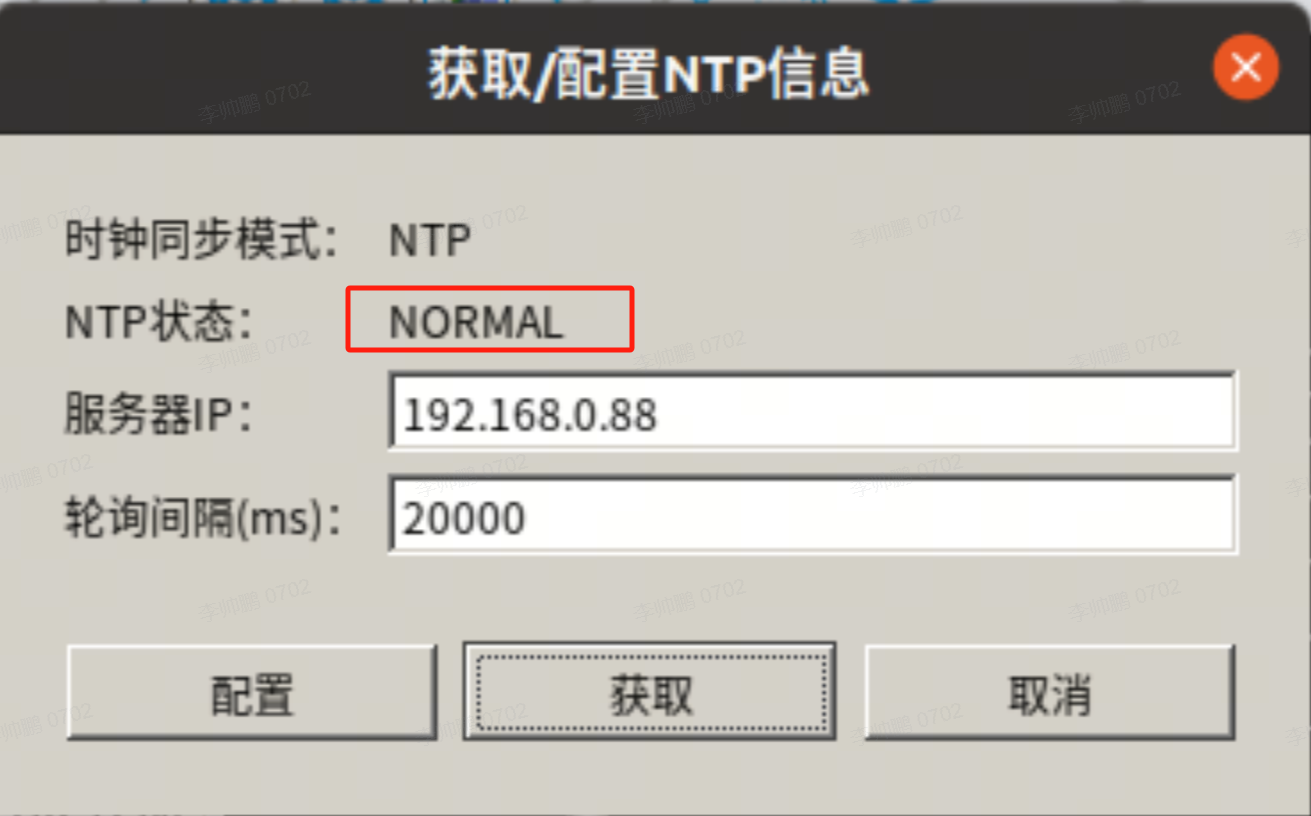

图 18 时间同步设置

AD2-S-X3 激光雷达用户手册

注意：

Parameter	Value
雷达时钟源设置成功	后，需通过 B enewake _Lid ar _Vi ewer 保存设置并重启雷达，时间同步
设置方可生效，具体操作如	下
v 点击 B enewake	_Lid ar _Vi ewer 上的 “ 配置设备 ” 按钮
v 然后点击 “ 雷达内	部储存设置 ”, 出现 “ 保存设置 ” 按钮，点击后即可修改成功
v 最后点击 “ 重启	设备 ” 按钮，对雷达进行软重启，时间同步设置即可生效

图 19 时间同步设置

3.4 网页登陆网页控制主要用于设置参数、查看设备信息、固件升级以及日志及故障信息查看。进入网页控制：用网线连接激光雷达和计算机按本手册设备使用章节设置计算机 I P 地址，保证计算机 I P 地址与激光雷达 I P 地址保持同一网段打开浏览器，输入雷达 I P 地址：192.168.0.2（雷达默认 I P 地址），即可通过网页登录到雷达注意：雷达在工作过程中无法登录 WEB 端，如需查看雷达信息，请先停止雷达工作，使雷达处于待机状态。 3.4.1 设备信息页设备信息页主要包含：雷达信息，雷达状态，固件升级。

AD2-S-X3 激光雷达用户手册

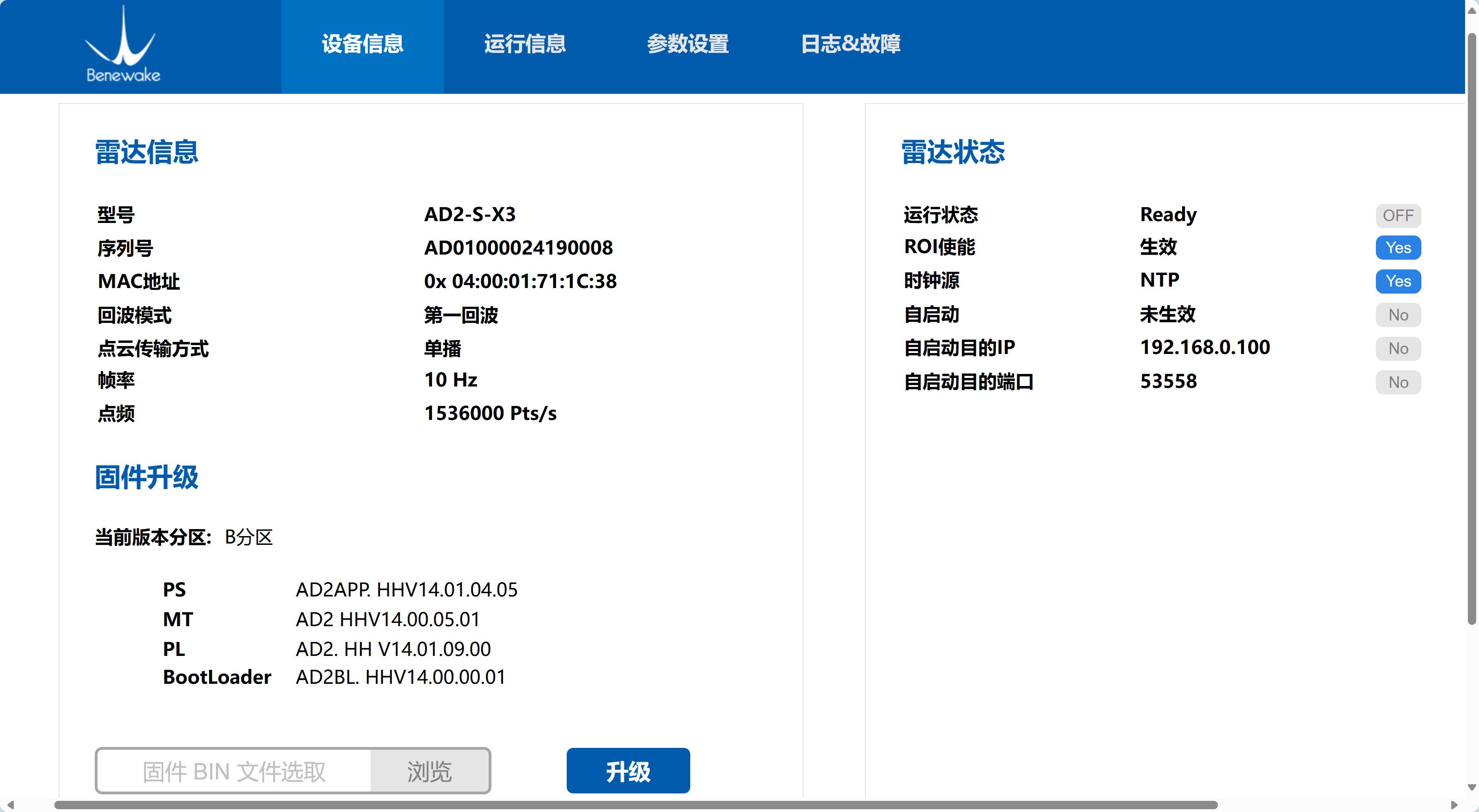

图 20 设备信息页

1. 雷达信息

雷达信息主要包括产品型号、序列号、 M AC 地址、回波模式、点云传输方式、帧率以及点频等产品基础信息。

表 3 雷达信息说明

Parameter	Value
参数名称参数说明	备注
型号当前使用的产品	型号出厂设置配置完成，不可更改
序列号雷达的序列	号出厂设置配置完成，不可更改
M AC 地址雷达的 M AC 地址	出厂设置配置完成，不可更改
回波模式点云的回波模	式（支持第一、最强、最后、最强 + 最后可以在参数设置页更改

等模式）

Parameter	Value
点云传输方式点云传输方式（	支持单播、多播、广播等方式）可以在参数设置页更改
帧率雷达运行的	帧率不可配置
点频每秒点数（不	同 R O I 大小，点数不一致）需要管理员模式下更改

2. 雷达状态

雷达状态主要包含雷达运行状态、 R O I 使用状态、时钟源状态、自启动状态、自启动目的 I P 、自启动目的端口。

表 4 雷达状态说明

参数名称参数说明备注

AD2-S-X3 激光雷达用户手册

Parameter	Value
雷达运行状当前雷达所	处状态：根据雷达的工作状态自行
态 R ea d y	：雷达初始化完成，处于待机状态切换
R unn i	n g ：雷达处于运行状态
R O I 使能当前雷达	是否启用 R O I 功能需要管理员模式下更改
当前雷达	时间同步方式：
时钟源 NT P ：可以	通过 NT P 时钟源给雷达授时可以在参数设置页配置
P T P ：可以	通过 P T P 时钟源给雷达授时
g P T P ：可以	通过 g P T P 时钟源给雷达授时
自启动雷达是否	上电自启动可以在参数设置页配置
自启动目的当雷达上电自	启动时，点云传输的目的 I P 可以在参数设置页配置

I P 自启动目的当雷达上电自启动时，点云传输的目的端口可以在参数设置页配置端口

3. 固件升级

固件升级主要包含当前雷达固件信息，并且可以同步该模块给雷达进行固件升级。固件升级操作如下。

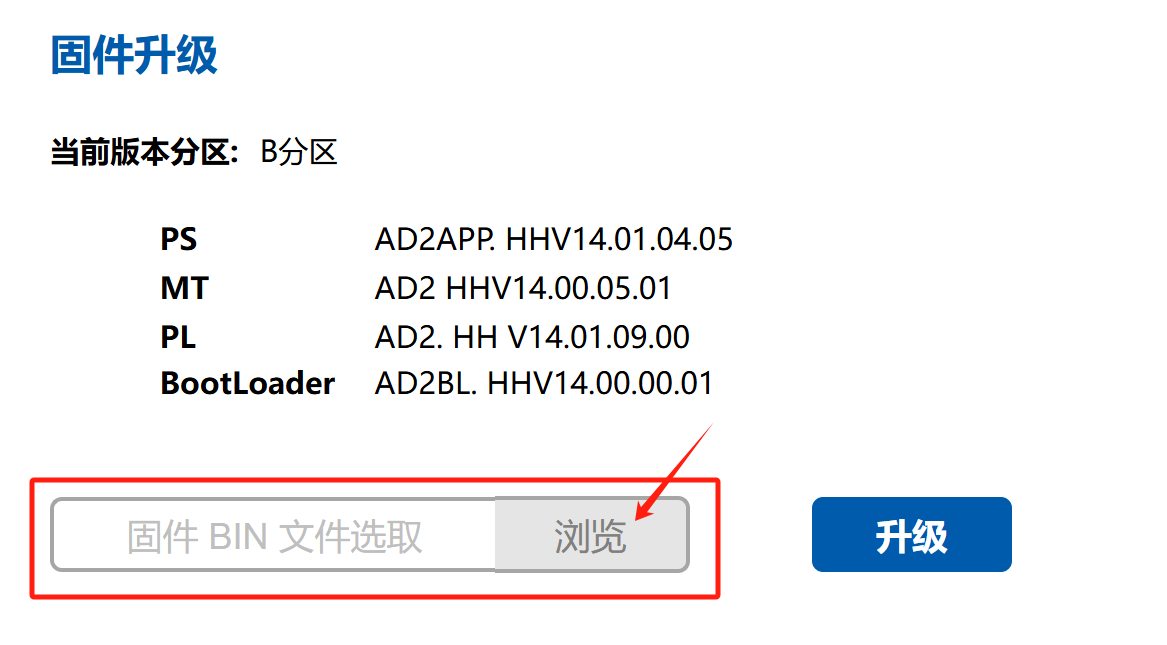

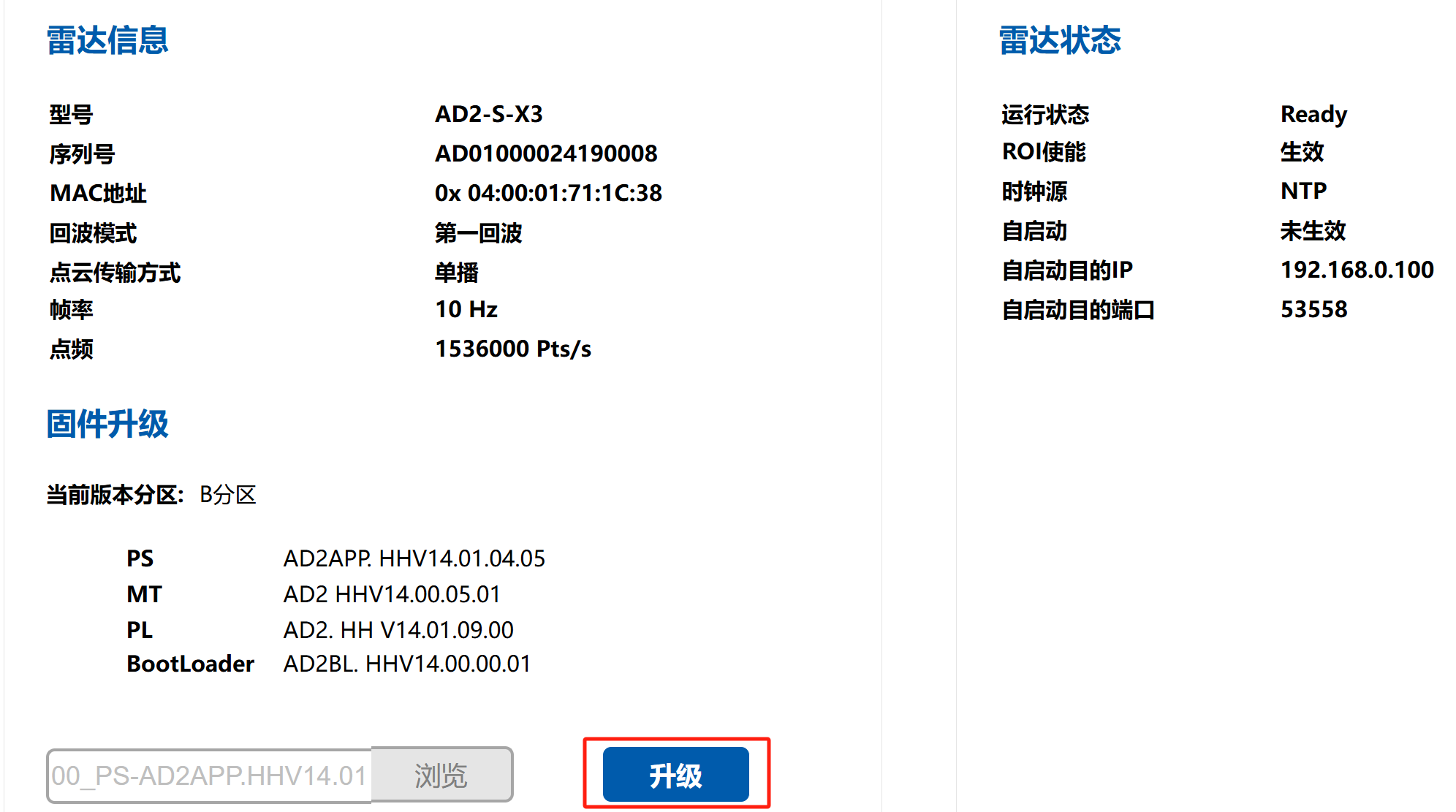

图 21 固件升级

点击浏览按钮，出现选取文件夹，选取要升级的固件 B I N 格式文件

AD2-S-X3 激光雷达用户手册

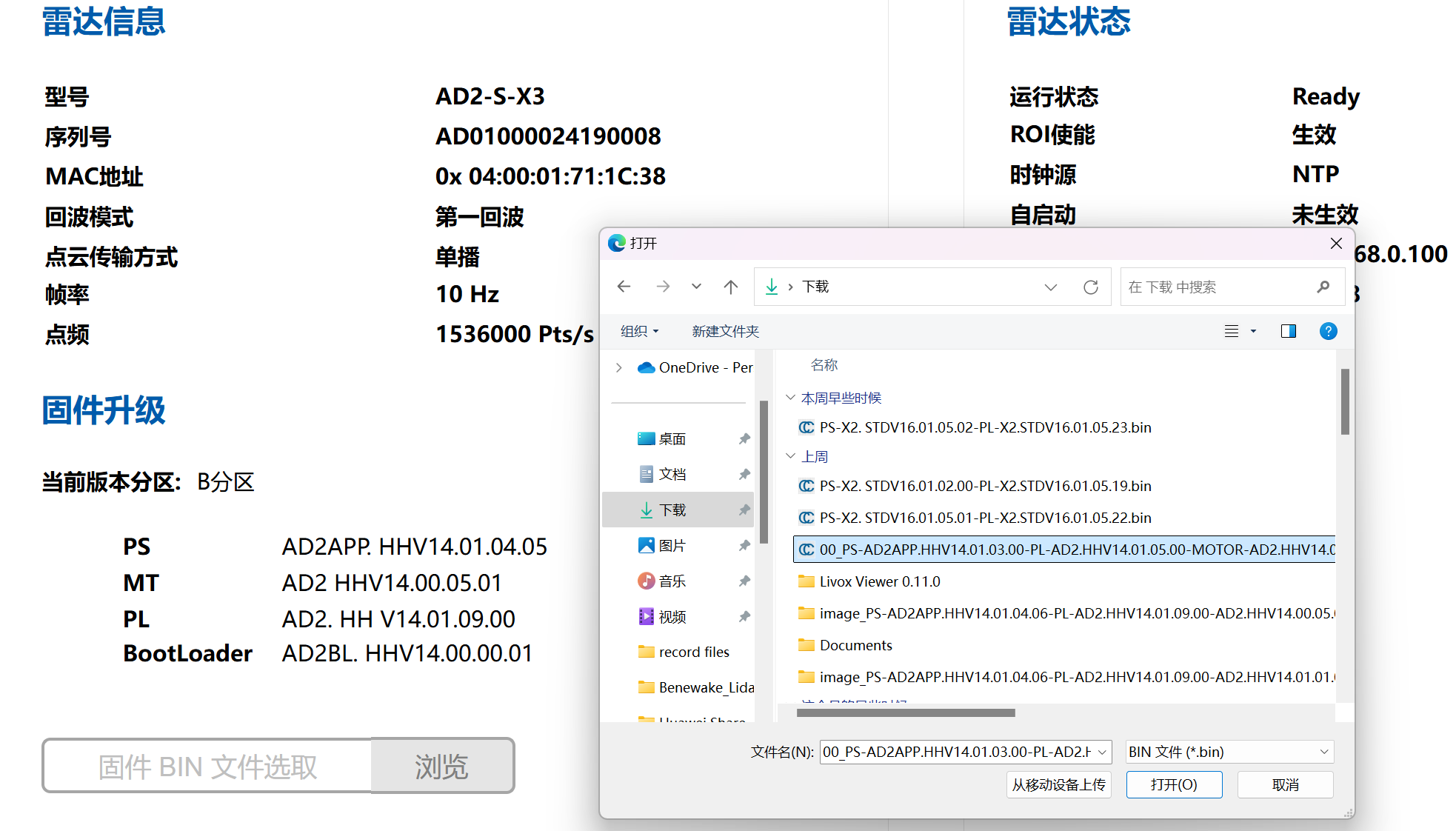

图 22 固件升级

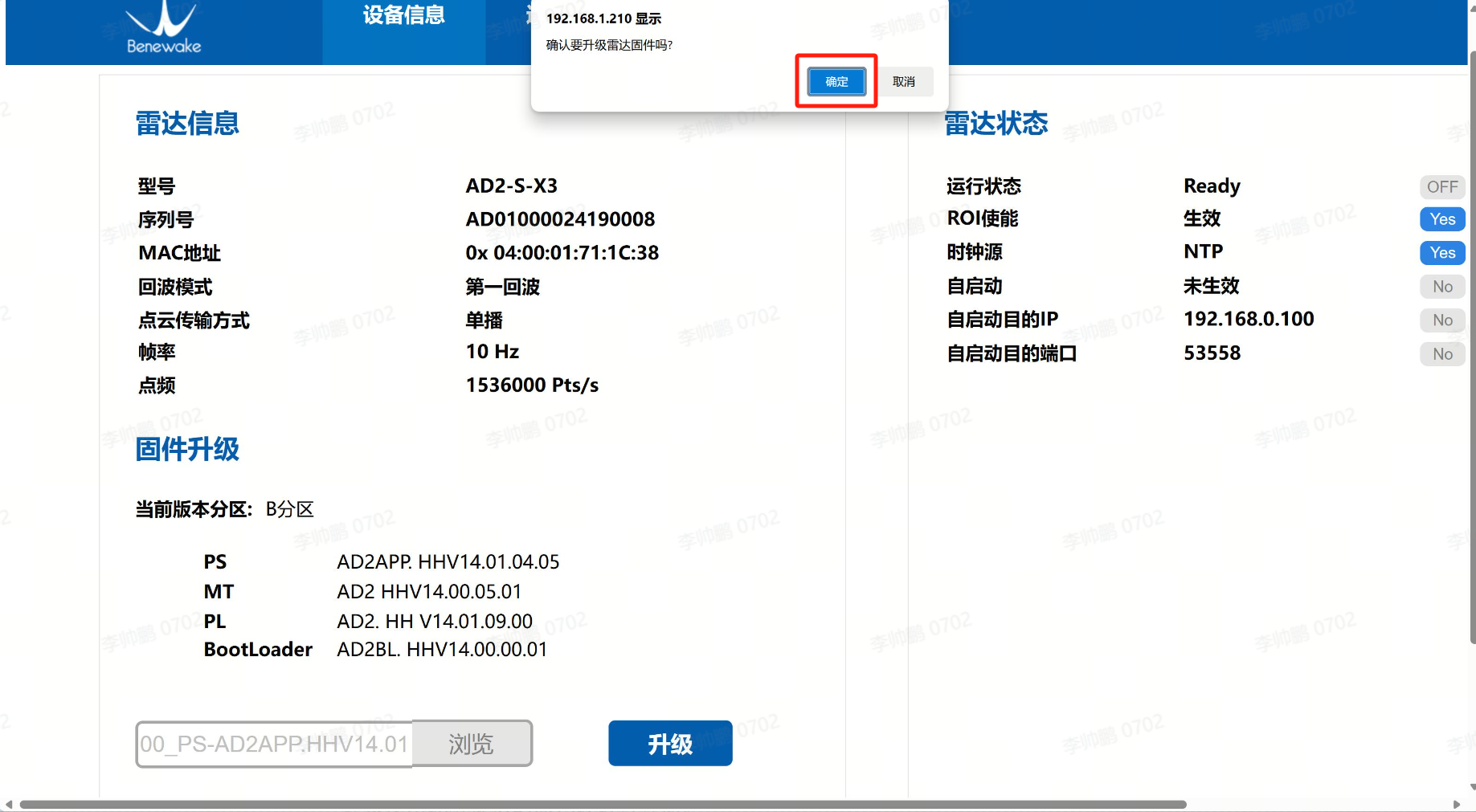

选取后点击升级按钮，网页弹出是否确认升级，点击 “ 确认 ” 等待升级完成

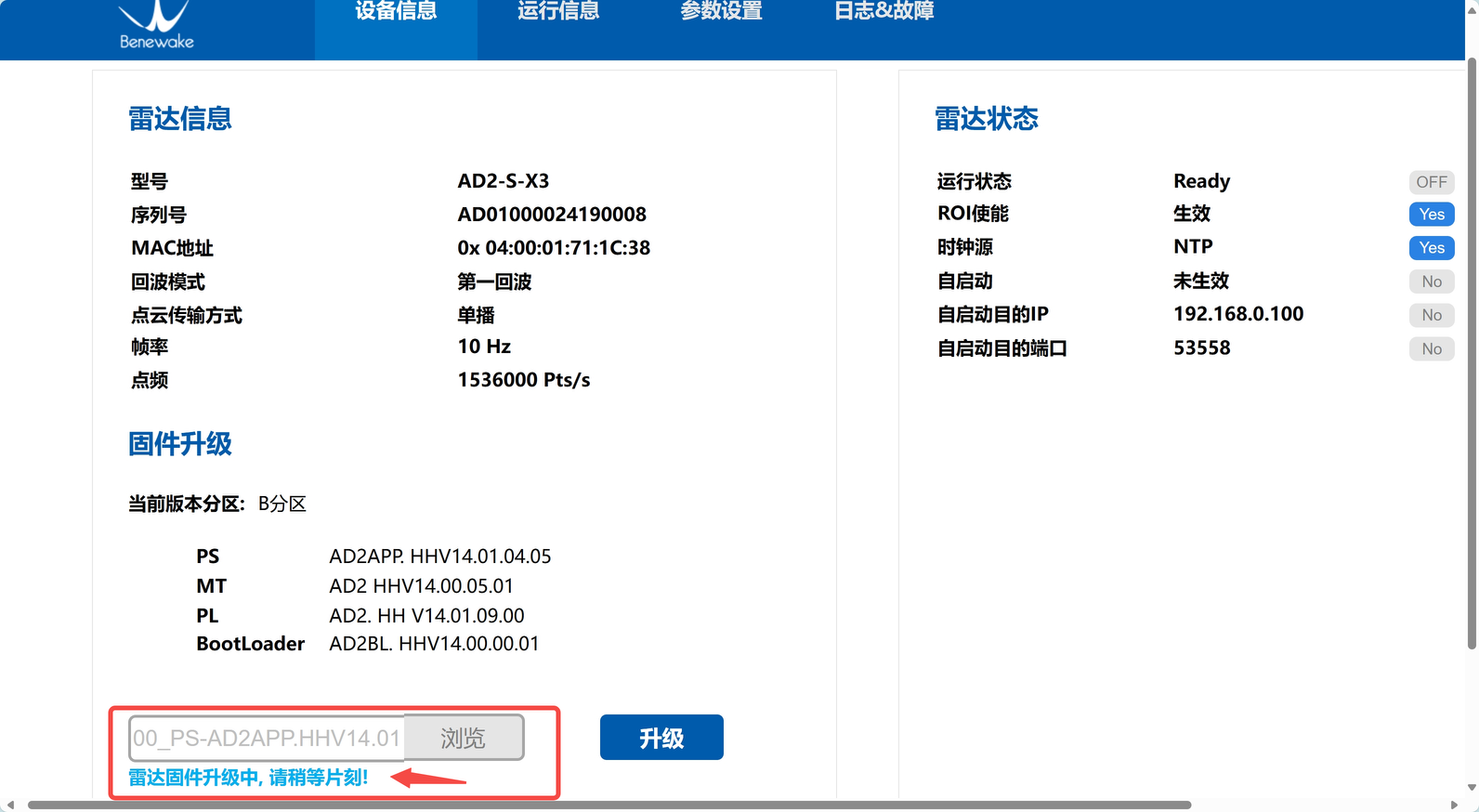

图 23 固件升级

图 24 固件升级

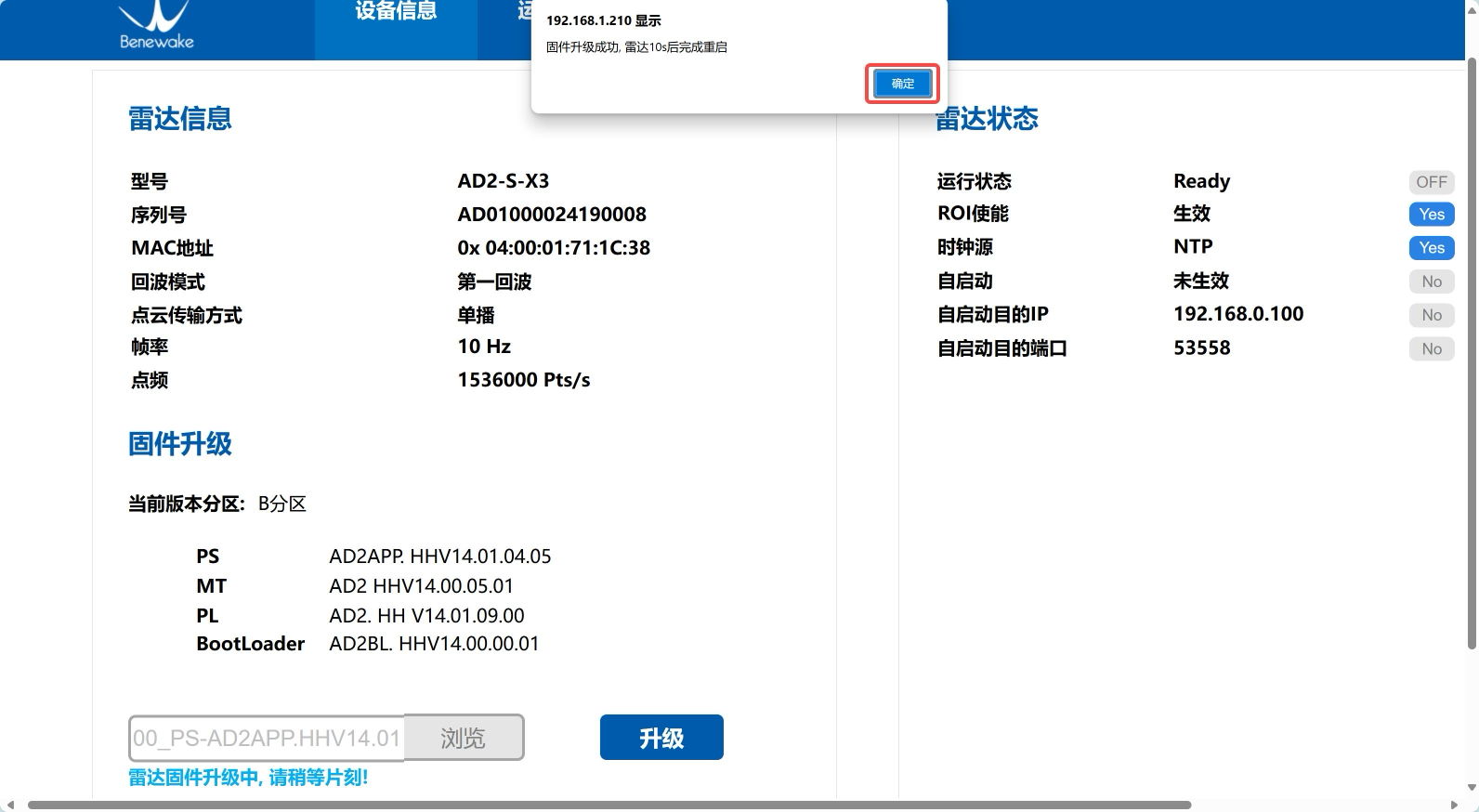

AD2-S-X3 激光雷达用户手册等待 80s 左右，雷达升级固件成功，会弹出 “ 固件升级成功，雷达 10s 左右完成重启 ” 点击 “ 确认 ” ，重启雷达即可完成固件升级

图 25 固件升级

图 26 固件升级

3.4.2 运行信息页设备信息页是为了监控设备运行状态和运行时间而设计，主要包含：基本信息，实施状态，温湿度区间运行时间。

AD2-S-X3 激光雷达用户手册

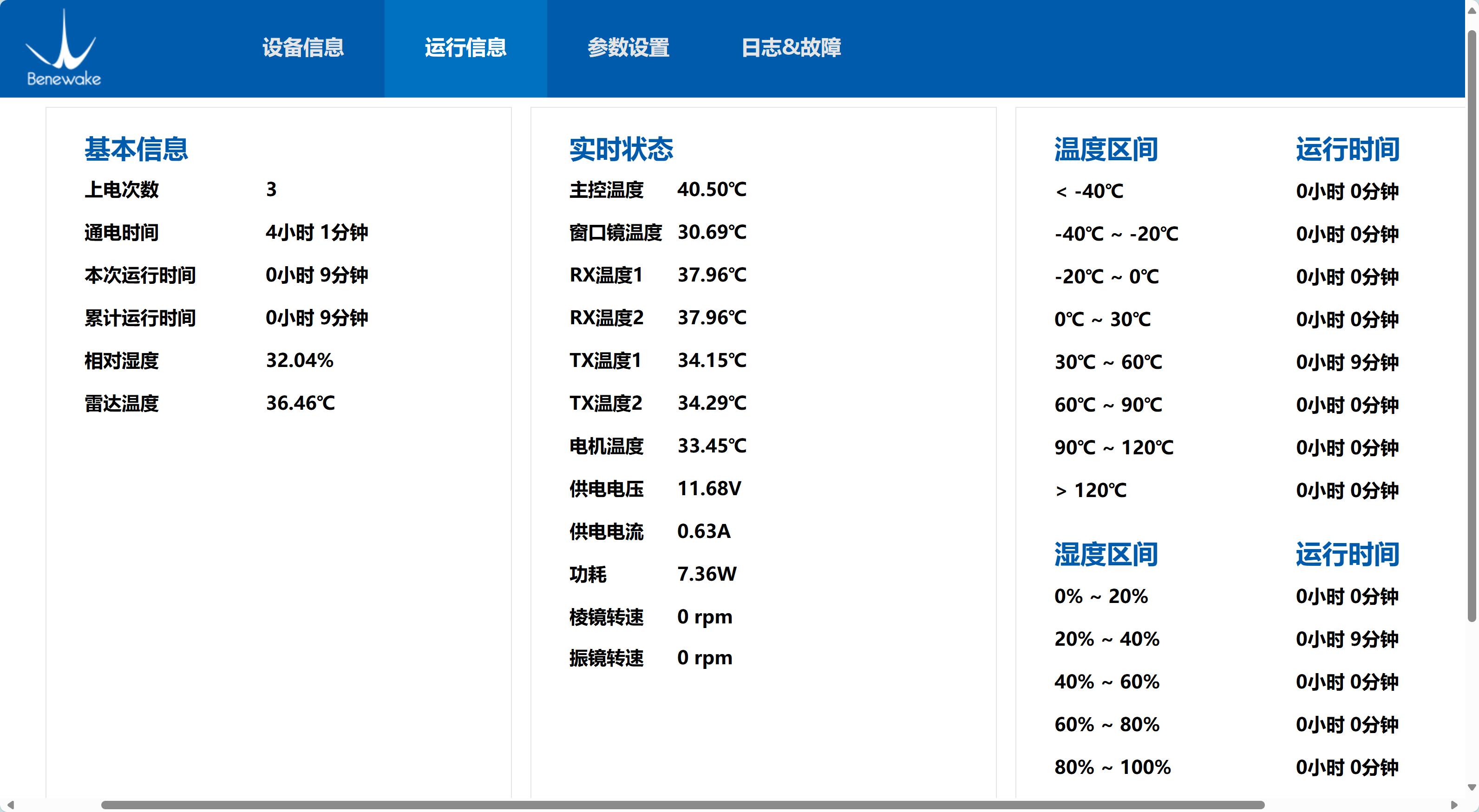

图 2 7 运行信息页

1. 基本信息

基本信息为了监控雷达运行时长和当前所处环境，主要包含雷达上电次数，通电时长，本次运行时长，累计运行时长，当前雷达内部温度和湿度等信息。

2. 实时状态

实时状态是为了监控雷达不同模块运行状态，主要包含主控模组、收发模组、扫描模组、电源模组等相关模组的实施状态信息。

3. 温湿度区间运行时间温湿度区间运行时间是为了监控雷达整个工作周期内所处工作环境。根据工作温度和湿度划分不同区间，来监控设备在不同环境下的工作时长。

3.4.3 参数设置页参数设置页是为了对雷达通讯、回波模式、时间同步方式、 R O I 控制等功能进行配置而设计，主要包含：雷达配置、 U D P 通信目的网络配置（自启动配置）、日志配置、 R O I 配置等。注意：如在该页面进行更改，需要点击带页面的“保存”按钮，保存成功后再点击“重启”按钮，重启成功后更改才能生效

AD2-S-X3 激光雷达用户手册

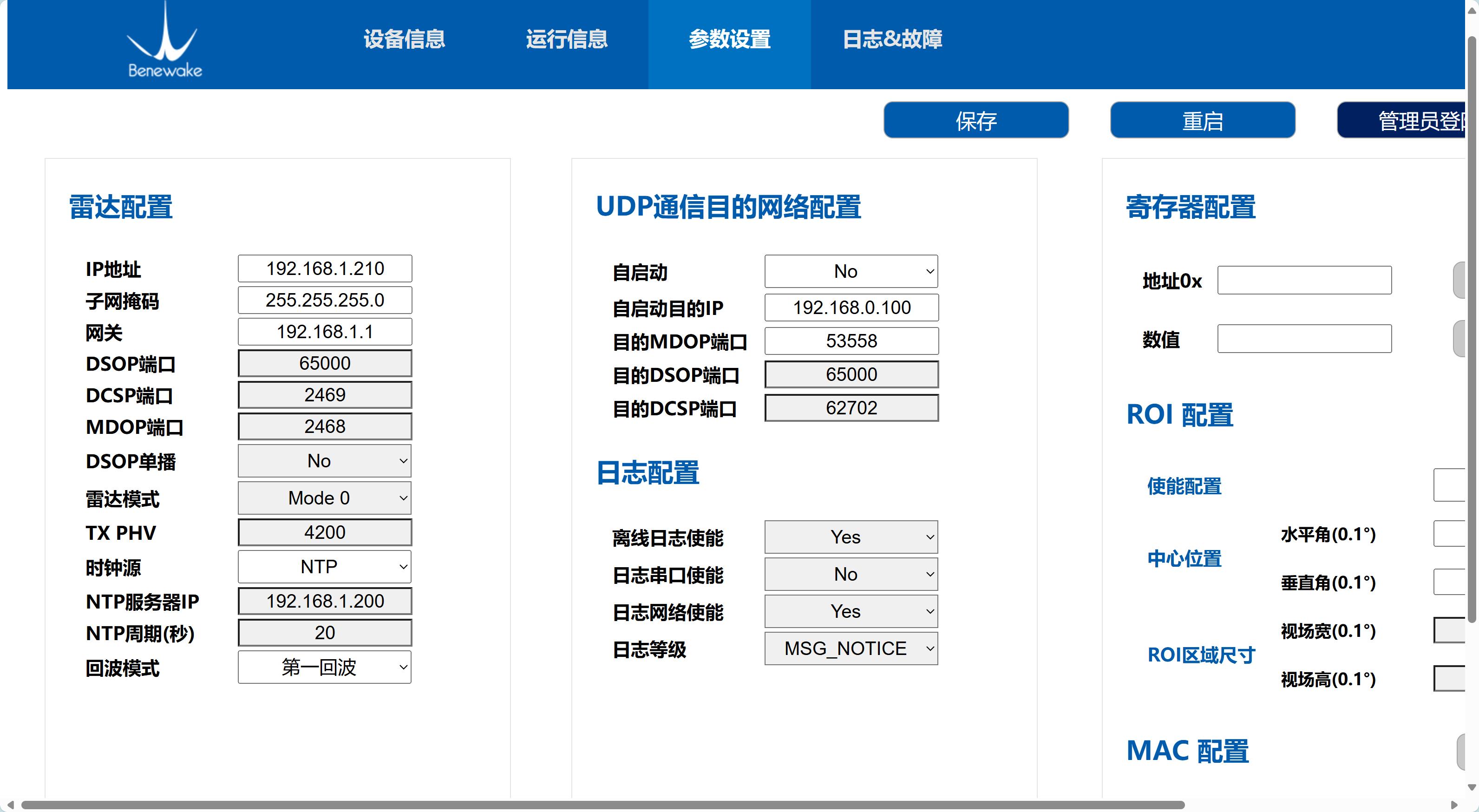

图 28 参数设置页

1. 雷达配置雷达配置包含雷达 I P 地址相关配置、时间同步方式配置、回波模式配置。主要配置项含下表

表 5 雷达配置说明

Parameter	Value
参数名称参数说明	备注
I P 地址雷达的 I	P 地址，默认为 192.168.0.2 客户可根据需要自行更改
子网掩码雷达的子网	掩码，默认为 255.255.255.0 客户可根据需要自行更改
网关雷达的网关地址，	默认为 192.168.0.1 客户可根据需要自行更改
DS O P 端口雷达	心跳信息的端口，默认为 65000 不建议更改
DCS P 端口雷达	控制命令的端口，默认为 2469 不建议更改
M D O P 端口雷达	点云数据的端口，默认为 2468 不建议更改
DS	O P 单播使能开关，雷达默认心跳信息目的地址为客户可根据系统网络拓扑自
DS O P 单播广	播地址（255.255.255.255），通过该配置可以将心行更改，如果在跨路由环境
跳	信息改为单播下使用雷达可能需要更改该

配置

Parameter	Value
雷达模式预留	，默认为 mo d e0
T X P H V 预留	，默认为 4200 不可更改
时钟源时	间同步方式，支持 NT P ， P T P ， g P T P 等方式进行客户可根据需要自行更改
时	间同步
NT P 服务器 I P NT	P 时间同步时需要对 NT P 服务器 I P 进行配置客户可根据需要自行更改
NT P 周期（秒） NT	P 时间同步时需要对 NT P 服务器 I P 进行配置客户可根据需要自行更改
回波模式点云	的回波模式配置（支持第一、最强、最后、最强客户可根据需要自行更改

AD2-S-X3 激光雷达用户手册

+ 最后等模式）

2. UDP 通信目的网络配置主要对有自启动需求的客户设计，没有设置自启动功能无需配置。主要配置项含义如下表

表 6 U D P 通信目的网络配置说明

Parameter	Value
参数名称参数说明	备注
自	启动功能使能开关，可以配置雷达上电自启动，默
自启动认	为关闭状态客户可根据需要自行更改
设置	雷达业务数据的目的 I P ：客户可根据需要自行更改，，
自启动目的 I P 广	播地址： 255.255.255.255 除 0.0.0.0、12 7 .0.0.1 和雷
组	播地址：用户可按实际网络设备配置组播地址单播达自身 I P 之外均可
地址：	设置为计算机 I P 地址
目的 M D O P 端口雷达的网关地址，	默认为 192.168.0.1 客户可根据需要自行更改
目的 DS O P 端口雷达	心跳信息的端口，默认为 65000 不建议更改
目的 DCS P 端口雷达	控制命令的端口，默认为 2469 不建议更改

3. 日志配置主要对雷达生成的日志内容进行配置，主要配置项含义如下表

表 7 日志配置说明

Parameter	Value
参数名称参数说明	备注
离线日志使能对	离线日志功能使能输出配置，默认该功能打开不建议修改
日志串口使能对	离线日志功能使能串口输出，默认该功能关闭不建议修改
日志网络使能对	离线日志功能使能网络输出，默认该功能打开不建议修改
日志等级设置输出	日志的严重等级，默认为 M S G_N O T ICE，不建议更改
只	输出警告以上的日志信息

4. ROI 配置主要对雷达的 R O I 功能进行配置，主要配置含义如下表

AD2-S-X3 激光雷达用户手册

表 8 R O I 配置说明

Parameter	Value
参数名称参数说明	备注
R O I 使能对	R O I 功能使能配置，默认该功能打开需要管理员权限更改
中心位置对	R O I 中心位置进行设置，默认中心位置水平方向在需要管理员权限更改

0 ° ，垂直方向在 0 °

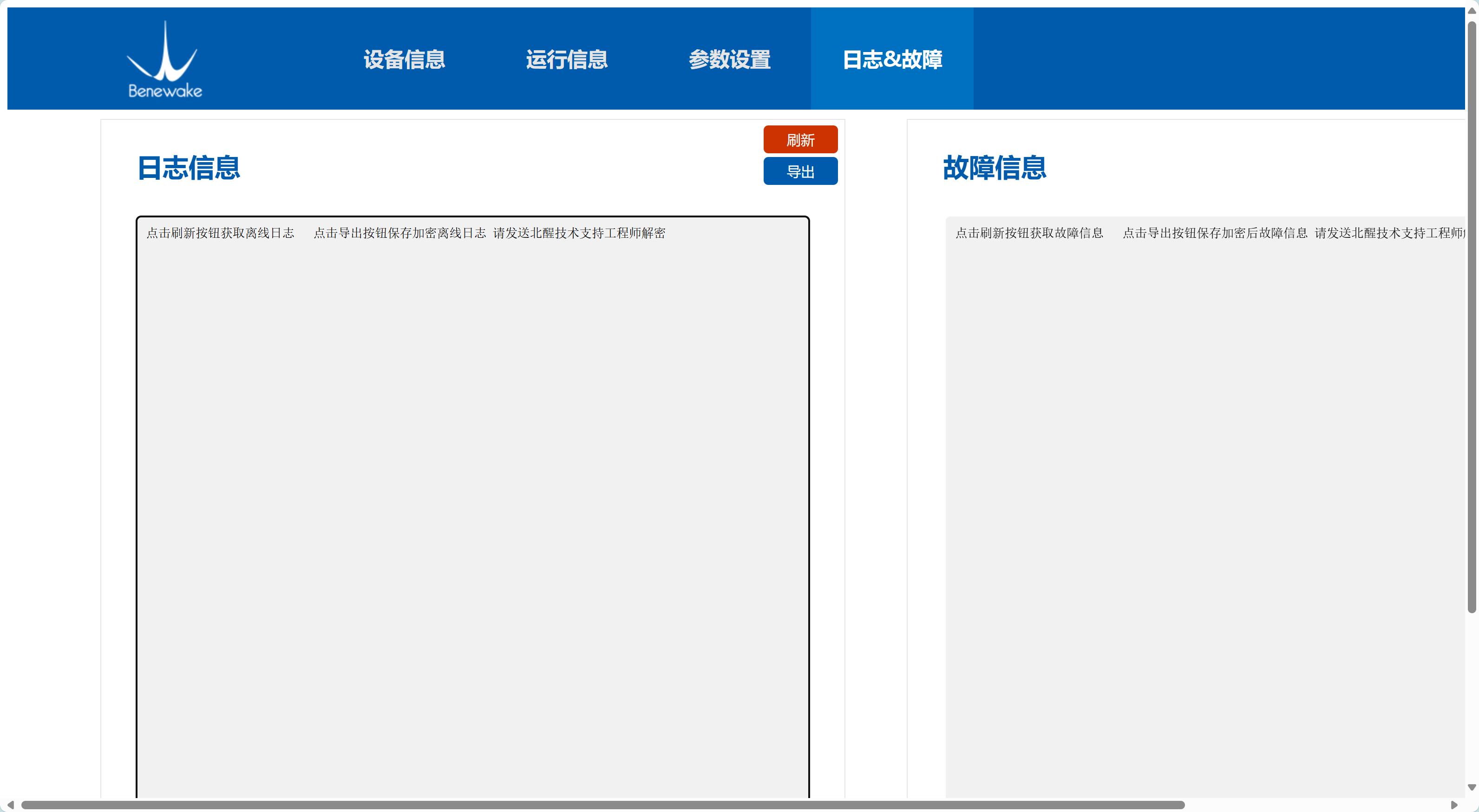

3.4.4 日志&故障页

Parameter	Value
日志& 故障页主要包含：	日志信息和故障信息两个模块。点击 “刷新 ” 按钮，会在相应的文
本框中显示加密后的日志	和故障信息，点击 “ 导出 ” 按钮会在导入加密后的日志和故障信息。如
需详细说明，请联系北醒技术	支持。

图 29 参数设置页

AD2-S-X3 激光雷达用户手册

4 设备维护

介绍 AD2-S-X3 激光雷达的设备存储、运输、清洁等信息。

4.1 设备储存建议使用北醒提供的原包装进行存储。请将设备存放在-40 ℃ ~ + 105 ℃ ，相对湿度 ≤ 60% 的环境下，保证通风无腐蚀性气体影响，避免阳光直射。存储时请避免与腐蚀物质接触，如酸、碱、油类等溶液，且远离所有热源。若存储时长超过三个月，在使用前请先对设备进行工作试验，保证设备可在正常状态下使用。请定期对设备所有组件和包装状态进行检查。

4.2 设备运输

Parameter	Value
运输及装卸过程中，请	小心轻放，严禁碰撞和剧烈机械冲击，以免设备内部的光学器件出现
损坏或方向偏离的情况	。
运输及装卸过程中请遵循包	装上的指示符号，并注意防潮。
运输中请勿将设备放置	在不平稳的地方，避免不正确的搬运姿势，以防设备损坏和人身伤

害。运输过程中请避免与腐蚀物质接触，如酸、碱、油类等溶液。

4.3 设备清洁设备启动前，请先检查窗口镜是否干净，若出现脏污（如：尘土、指印或油污等）请及时清洁。

Parameter	Value
常规清洁前，请先断	开设备电源，让设备保持在关闭状态下，使用软布向同一方向轻轻擦拭
窗口镜。避免暴力擦拭	，导致窗口镜的损伤。
若设备长期在恶劣环境下运	行，应定期清洁窗口镜。
窗口镜污染可能会影响点云	数据质量，为使设备获得最佳性能，请定期对设备窗口镜进行

检查和清洁。如需深度清洁内部光学元器件，请联系 support@benewake.com 提供专业建议。

AD2-S-X3 激光雷达用户手册

5 故障排查

介绍 AD2-S-X3 激光雷达的常见问题和应对措施等信息。

表 5 常见问题及解答

序号问题应对措施

v 检查供电电压是否正常 v 检查连接器是否连接正常

1 设备无法启动 v 检查供电电流是否正常，9 ~ 16 V 供电，启动电流需＞

3A

v 检查软件添加和配置是否正确 v 重新上电测试 v 检查线缆端连接器是否插紧 v 检查电脑网卡是否正常，或更换电脑重新测试

2 网络无法连接 v 检查是否绑定 I P 地址，电脑 I P 和设备 I P 是否在同一

局域网内 v 重新上电测试 v 检查电脑防火墙是否已关闭

点云显示异常或无法显 v 使用 W i res h ark 抓包工具检查数据包是否完整 3 示 v 检查窗口镜是否有异物遮挡

v 检查软件配置是否正确 v 重新上电测试 v 检查窗口镜是否被污染

4 点云出现大量噪点 v 检查目标物体是否为强反射物

v 重新上电测试 v 检查窗口镜是否被污染

5 点云视场角异常 v 检查窗口镜是否有异物遮挡

v 检查软件配置是否正确 v 重新上电测试 v 检查窗口镜是否被污染 v 注意天气能见度

6 设备测距能力不足 v 检查窗口镜是否有异物遮挡

v 检查软件配置是否正确 v 重新上电测试

AD2-S-X3 激光雷达用户手册

6 联系我们

联系我们联系电话：400-880-9610 Ema i l：bw@benewake.com 总部：北京市海淀区上地街道海国嘉业科技园 3 层

AD2-S-X3 用户手册

𝑐𝑡

3A

咨询产品方案

提交成功
