Horn-X2 Pro 规格书
Horn-X2 Pro 系列规格书
Horn-X2 Pro 系列规格书

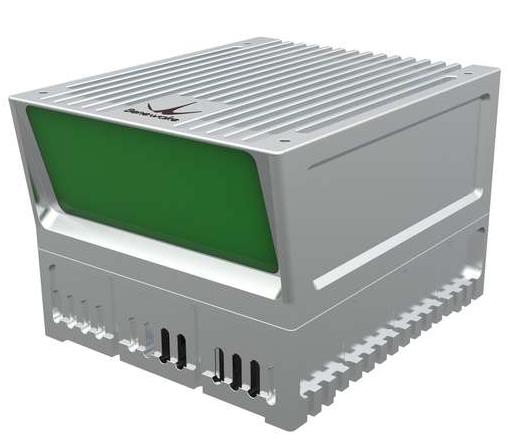

北醒 Horn-X2 Pro 是一款集高性能、高安全性、高可靠性为一体的三维激光雷达，可适用于车路协同 （V2X）、智慧机场、智慧铁路和智慧航运等多种大交通应用场景。该激光雷达拥有高垂直角分辨率， 可生成最高 600 线束高密度点云，轻松感知周围环境。得益于先进的设计， Horn-X2 Pro 激光雷达可 有效地抵抗强环境光的干扰，在恶劣的天气条件下也可稳定工作。 Horn-X2 Pro 支持多种工作模式，可 根据客户需求定制产品的性能参数，以此精准匹配客户的各种复杂需求。
| Parameter | Value |
|---|---|
| ✓ 3D 远距离测量 | ✓ 车路协同 |
| ✓ 高清分辨率 | ✓ 智慧铁路 |
| ✓ 垂直视场可调节 | ✓ 智慧机场 |
| ✓ 抗环境光和恶劣天气干扰 | ✓ 智慧航运 |
✓ 其他
更新: 16/05/2022 • ©2022 北醒（北京）光子科技有限公司 | https://ai.benewake.com/zh/products/horn-x2-pro/ | 版权所有
产品特性
| Parameter | Value |
|---|---|
| 测量范围 @750K points/s | @830K points/s @620K points/s |
| @100Klux ① 2m~200m@10% | 反射率 2m~250m@10% 反射率 2m~300m@10% 反射率 |
| 视场角（ FoV ） 90 °（水平） | * 30 °（垂直 FoV 可调） |
| 角分辨率 0.05 ° ~0.2 | °（可调） |
重复精度 ② 1 σ =5cm 准确度 ③ ± 5cm 测量帧率 1-20FPS 回波模式 支持最近 / 最远 / 最强回波模式
光学性能
激光安全等级 Class 1 Eye safety 【IEC60825-1:2014】 波长 1550nm 发散角 1.1mrad
数据输出
网络接口 1000Base-T 数据协议 UDP 时间同步 PPS+GPS 、 IEEE1588v2 工作平台 Windows ， Linux & ROS drives
综合参数
平均功耗 ≤ 35W 输入电压 9-36V 设备尺寸 192.6*157*126mm 重量 ≤ 3.8KG 网络接口 M12 X-code-8pin male 电源接口 M12 A-code-8pin female 工作温度 -40 ℃ ~85 ℃ 储存温度 -40 ℃ ~90 ℃ 防护等级 IP67 安装孔位 详见外观尺寸图
该测量距离为室外 100Klux 以下光照条件，环境温度为 25 ℃条件下测得，条件变化可能会引起测量结果变化；水平中心视场 ± 25 °内盲区为 2m 。
| Parameter | Value |
|---|---|
| 该重复精度为 10% 反射率目标在 | 2 – 50m 范围内，环境温度为 25 ℃条件下测得，条件变化可能会引起测量结果变化。 |
| 该准确度为 90% 反射率目标在 2 | – 50m 范围内，环境温度为 25 ℃条件下测得，条件变化可能会引起测量结果变化。 |
| 更新 : 16/05/2022 | • ©2022 北醒（北京）光子科技有限公司 | https://ai.benewake.com/zh/products/horn-x2-pro/ | 版权所有 |

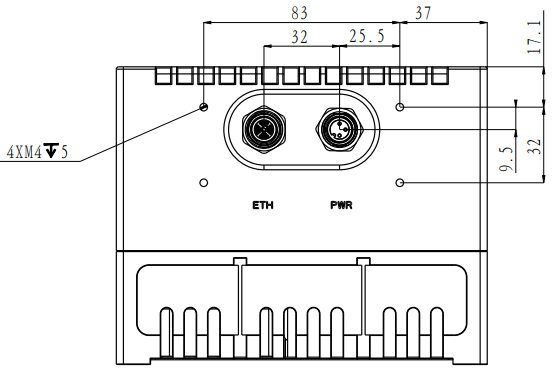

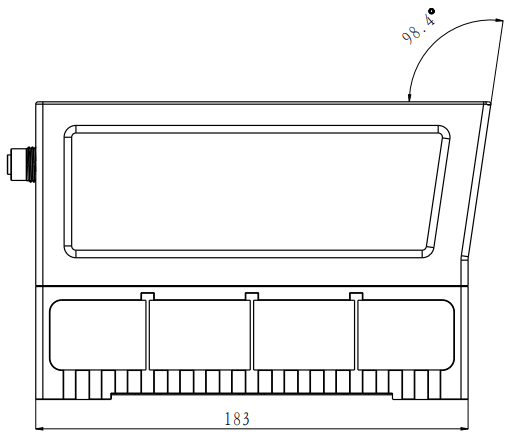

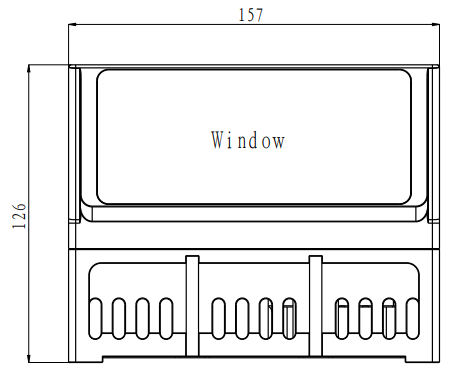

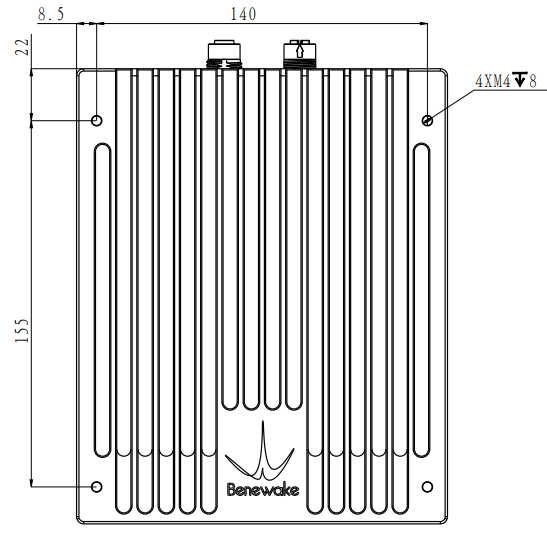

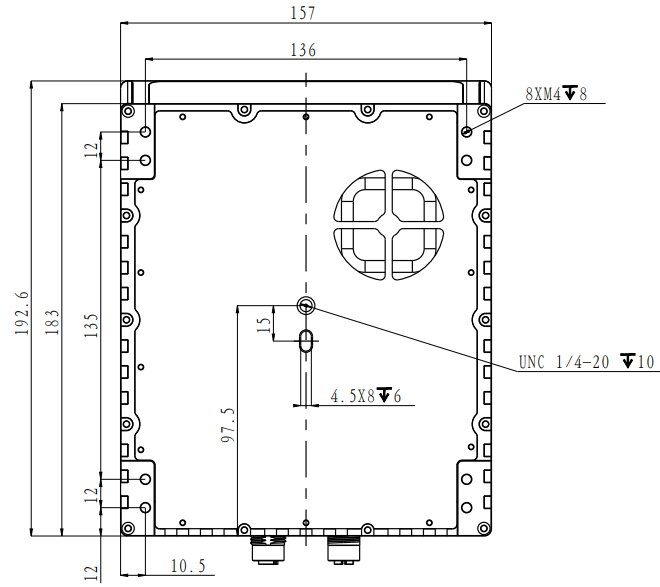

外观尺寸（单位： mm）
版权声明： 本说明版权归©北醒（北京）光子科技有限公司，未经北醒官方书面许可，请勿对本说明内容进行修改、删减或 翻译，不得以任何方式复制或披露本说明中的任何部分。 免责声明： 我们的产品还在不断改进和更新，因此 Horn-X2 Pro 系列产品的规格参数可能会发生变化，请以官网上的最新 版本为准。
