TF02-Pro-W-485 激光雷达测距模组 产品规格书 PD-TF02-Pro-W-485 A01
TF02-Pro-W-485 激光雷达测距模组 产品规格书 PD-TF02-Pro-W-485 A01

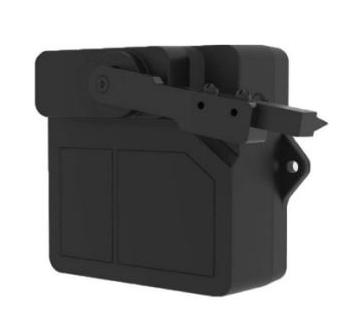

TF02-Pro-W-485 激光雷达测距模组
TF02-Pro-W-485 是一款基于 TF02-Pro-W 升级的单点测距激光 雷达，基于 ToF（飞行时间）原理，具有更高性能，在通讯接口、 输入电压、反接保护等方面做了优化升级，适应工业场景需求。 优势特点 应用场景 高量程 料位检测 自除尘功能 支持宽电压接入 支持 RS-485 接口 技术规格参数
型号 TF02-Pro-W-485
产品性能
测量范围 0.1m~25m@90%反射率 1
0.1m~12m@10%反射率 2
| Parameter | Value |
|---|---|
| 准确度 3 | ±6cm @（0.1m~6m）； ±1% @（6m~25m） |
| 距离分辨率 | 1cm |
| 帧率 4 | 1Hz~1000Hz（可调，默认 100Hz） |
| 抗环境光能力 | 100Klux |
| 防护等级 | IP5X |
| 工作温度 | -20℃~60℃ |
光学性能
| Parameter | Value |
|---|---|
| 人眼安全 | Class 1 （IEC60825） |
| 中心波长 | 850nm |
| 光源 | VCSEL |
| 视场角 5 | 3° |
电学性能
| Parameter | Value |
|---|---|
| 供电电压 | DC 7V~30V |
| 平均电流 | ≤200mA@12V |
| 功耗 | ≤4.8W |
| 峰值电流 | 400mA@12V |
其他
| Parameter | Value |
|---|---|
| 尺寸（长×宽×高） | 85mm×59mm×43mm |
| 机身材质 | PC/ABS |
| 储藏温度 | -30℃~80℃ |
©2023 北醒（北京）光子科技有限公司 · 版权所有 · 如有更改，恕不另行通知
TF02-Pro-W-485 激光雷达测距模组 产品规格书 PD-TF02-Pro-W-485 A01
重量 92g（含连接线） 线长 120cm
通信接口（RS-485）
| Parameter | Value |
|---|---|
| 默认波特率 | 115200 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶校验 | None |

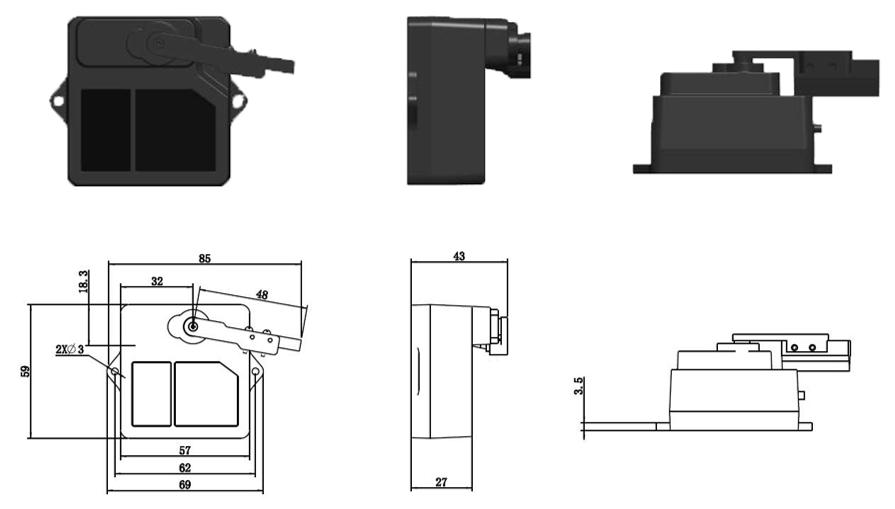

外观尺寸
1 该测量距离为室内 90%反射率背景板、25℃条件下测得。 2 该准度为室内 10%反射率背景板、25℃条件下测得。 3 该准度为室内 90%反射率背景板、25℃条件下测得，条件变化可能会引起测量结果变化。 4 最高支持 1000Hz。可以设定的帧率是 2000/n，n 为≥2 的整数，出厂默认为 100Hz。 5 该角度为理论值，实际角度值存在一定偏差。
免责声明：我们的产品还在不断改进和更新，因此 TF02-Pro-W-485 的规格参数可能会发生变化，请以官网上的最新版 本为准。
